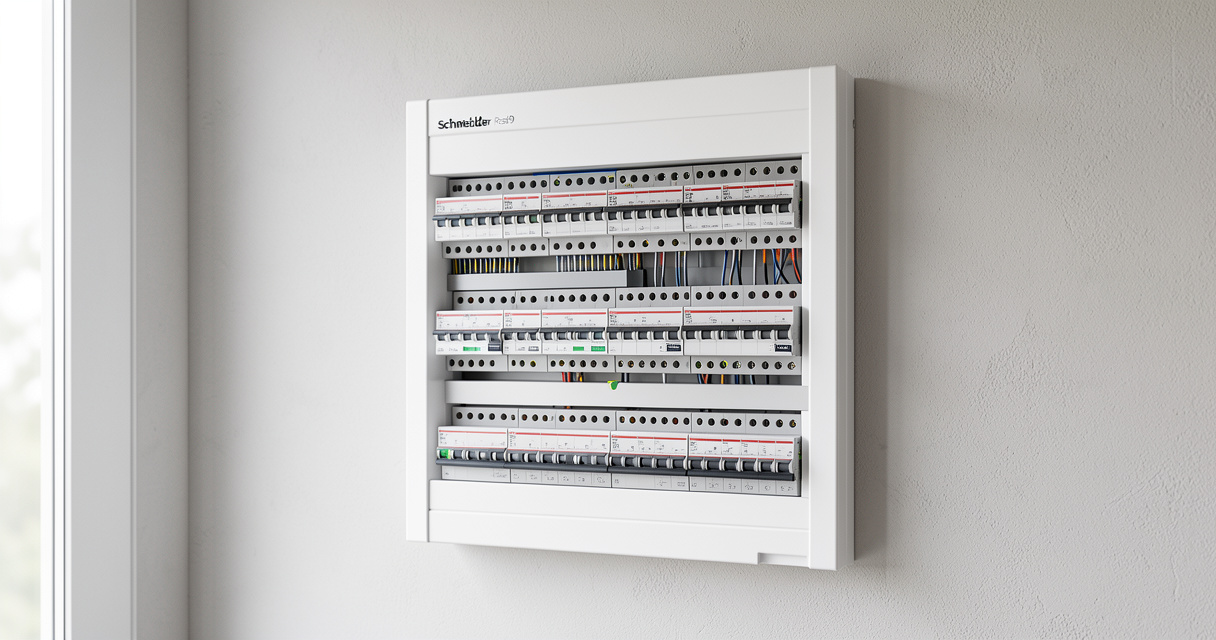

Tableau électrique Schneider 3 rangées : le guide complet 2026

Temps de lecture : 19 min

Un tableau électrique Schneider 3 rangées de 13 modules peut dissiper jusqu’à 55 W et supporter 90 A. Ce n’est pas de la théorie, c’est du terrain : j’ai posé des centaines de coffrets Resi9 depuis le début des années 90. Le vrai problème, c’est que le nombre de rangées ne dit pas tout. Un tableau 3 rangées mal dimensionné, je l’ai vu cent fois sur les chantiers, c’est un tableau déjà plein avant la fin des travaux. Pour éviter ça, il faut vérifier la capacité en modules, la version du coffret et les protections différentielles. Ce guide répond à une question simple : quel tableau électrique Schneider 3 rangées pour votre logement en 2026 ?

Pourquoi choisir un tableau électrique Schneider 3 rangées ?

Je vais commencer par la capacité. Un tableau électrique Schneider 3 rangées, c’est trois rangées de 13 modules, soit 39 modules au total. C’est la définition exacte de la référence R9H13403. Pour un appartement T3, un T4 ou une petite maison, c’est souvent le bon format. Au-delà, on bascule sur un 4 rangées. En dessous, un 2 rangées se remplit trop vite.

Pourquoi trois rangées plutôt que deux ? Parce que la troisième rangée sert de réserve. Sur un tableau 2 rangées, vous êtes vite à bloc. Je l’ai vu cent fois sur les chantiers, surtout en rénovation, quand le client demande d’ajouter un circuit pour le lave-vaisselle et qu’il reste zéro module. Un tableau 3 rangées, avec ses 39 modules, donne de la respiration. Et ce n’est pas qu’une question de place : la puissance dissipée maximale de 55 W signifie que les modules peuvent fonctionner sans surchauffe, à condition de ne pas entasser trop d’appareils dans un petit volume.

Capacité de 39 modules : une définition claire

Trois rangées de 13 modules, cela veut dire que vous pouvez installer jusqu’à 39 appareils modulaires de 18 mm. Attention, un interrupteur différentiel occupe deux modules et un parafoudre quatre. La capacité utile n’est donc pas 39 disjoncteurs, mais 39 modules au sens physique. C’est une nuance que beaucoup de clients oublient.

Modularité Resi9 et système XE

Resi9, c’est la gamme résidentielle de Schneider Electric. Le système XE simplifie la pose avec un répartiteur et des borniers phase/neutre. Vous gagnez du temps et vous évitez les empilages de fils qui finissent par ne plus tenir. Le coffret Resi9 13 modules 3 rangées est compatible avec cette logique.

Le système XE utilise un répartiteur qui alimente les disjoncteurs sur toutes les rangées. C’est un vrai confort de câblage. Les anciens tableaux demandaient de faire passer des ponts d’une rangée à l’autre. Avec XE, le peigne prend le relais.

Je l’ai vu cent fois : un électricien pose un tableau 3 rangées dans un T3 rénové, avec une marge de 6 modules pour une future borne de recharge. Deux ans plus tard, le propriétaire le remercie parce qu’il n’a pas besoin de tout casser. Un fil qui tient, ça se voit pas. Un fil qui lâche, ça s’entend.

Cette marge, justement, elle se calcule. On y va.

3 rangées, 13 modules : est-ce assez pour votre logement ?

La première chose que je pose sur la table, c’est le dimensionnement. Combien de modules pour un tableau électrique T3 ? La réponse dépend du nombre de circuits, pas du nombre de pièces. Je m’explique.

La méthode de calcul en 4 étapes

• Étape 1 : listez les circuits. Éclairage, prises, cuisson, chauffage électrique, VMC, volet roulant, lave-linge, sèche-linge, borne de recharge.
• Étape 2 : comptez les disjoncteurs. Un disjoncteur standard occupe un module. Un disjoncteur tétrapolaire en occupe quatre.
• Étape 3 : ajoutez les différentiels. Chaque interrupteur différentiel occupe deux modules. Ajoutez le parafoudre éventuel, qui peut occuper quatre modules.
• Étape 4 : prévoyez 20 % de marge. C’est cette marge qui permet d’ajouter un circuit plus tard sans changer tout le tableau.

Avec cette liste, vous comptez les modules réels. Un tableau Schneider 3 rangées de 13 modules offre 39 modules, mais il faut en garder au moins 6 ou 8 libres. C’est la méthode que j’applique depuis 1992, et elle n’a pas changé.

Type de logement	Nombre de modules recommandé	Nombre de rangées suggérées
T3 sans chauffage électrique	24 à 30 modules	2 ou 3 rangées
T3 avec chauffage électrique	30 à 36 modules	3 rangées
T4 avec pompe à chaleur et borne	36 à 42 modules	3 ou 4 rangées
Maison très équipée	42 modules et plus	4 rangées

Prenons un cas concret : un T3 de 65 m² avec cuisine électrique, chauffe-eau, VMC, volets roulants et une future borne. Vous comptez une quinzaine de disjoncteurs, deux interrupteurs différentiels, parfois un parafoudre. Le total dépasse facilement 30 modules. C’est pour ça qu’un 3 rangées est recommandé.

T3, T4, chauffage électrique : quel dimensionnement ?

Pour un T3 avec chauffage électrique, je pars sur 30 à 36 modules. Un tableau 3 rangées de 13 modules est donc le minimum raisonnable. Pour un T4 avec pompe à chaleur et borne de recharge, on se rapproche de 36 à 42 modules. Dans ce cas, un 3 rangées passe juste, mais un 4 rangées laisse plus de confort.

• Compter les circuits, pas les pièces.
• Prévoir la borne de recharge même si elle ne doit être installée que plus tard.
• Intégrer le parafoudre si la protection est nécessaire.
• Garder une marge de 20 % pour les évolutions.

Ce dimensionnement conditionne ensuite le choix de la version du tableau. Voyons les trois possibilités.

Coffret nu, pré-équipé, pré-câblé : quelle version Schneider choisir ?

Critère	Coffret nu R9H13403	Pré-équipé XE	Pré-câblé XP
Contenu	Coffret vide, rails DIN, borniers	Coffret + différentiels + disjoncteurs XE	Coffret + appareillage XP câblé
Usage	Sur-mesure, personnalisable	Rénovation rapide	Solution clé en main
Temps de pose	Important	Moyen	Réduit
Budget	Le plus faible	Intermédiaire	Plus élevé

Ce tableau résume l’essentiel. En dessous, je détaille chaque configuration pour que vous puissiez trancher.

Tableau nu R9H13403 : la base personnalisable

Le tableau électrique pré-équipé Schneider 3 rangées n’a pas le même usage que le coffret nu. Le coffret nu est un tableau vide, avec les rails DIN et les borniers de base. C’est la solution des électriciens qui veulent composer chaque départ. Vous achetez les interrupteurs différentiels, les disjoncteurs, les peignes et les accessoires en fonction du logement. C’est la version la moins chère, mais celle qui demande le plus de travail.

Tableau pré-équipé XE : prêt à compléter

Le tableau pré-équipé XE arrive avec une première série d’appareils Schneider déjà en place : interrupteurs différentiels, disjoncteurs XE, répartiteur XE et borniers phase/neutre. Vous complétez ensuite avec les circuits que vous voulez. Pour une rénovation, c’est un bon compromis entre personnalisation et temps de pose.

Tableau pré-câblé XP : le clé en main

Le tableau électrique pré-câblé Schneider Resi9, comme la référence R9HPNFC15134P, est livré avec un appareillage complet câblé en usine. Vous posez le tableau, vous raccordez l’arrivée et les départs, c’est fini. C’est la solution la plus rapide pour un électricien pressé ou pour un propriétaire qui ne veut pas se lancer dans un casse-tête. Le budget est plus élevé, mais le temps gagné est réel.

Une question revient souvent : Resi9 ou Acti9 ? Resi9 est la gamme résidentielle, Acti9 est davantage tournée vers le tertiaire et l’industrie. Pour une maison, Resi9 suffit.

Le budget n’est pas le seul critère. Un tableau pré-câblé XP est plus rapide à poser, mais il est moins flexible. Si vous voulez changer un disjoncteur de place, vous devez refaire une partie du câblage. Le coffret nu, lui, se configure en fonction des besoins réels.

Le choix entre ces trois versions dépend du temps, du budget et de l’envie de personnalisation. Maintenant, parlons de ce qui protège vraiment les occupants.

Interrupteurs différentiels 40A ou 63A, type AC ou A : bien les choisir

La protection différentielle, c’est le cœur du tableau. Elle coupe le courant en cas de fuite vers la terre. Sans elle, un défaut d’isolement peut provoquer un incendie ou une électrocution. Les normes, c’est pas fait pour embêter les artisans. C’est fait pour protéger les gens.

Type AC ou type A : que dit la norme ?

Le type AC détecte les courants de défaut alternatifs classiques. Le type A détecte en plus les courants pulsés, ceux que produisent les appareils à électronique de puissance. La NF C 15-100 impose une protection 30 mA sur les circuits. Pour les appareils sensibles, la règle du métier est claire : type A. Les fiches UTE vont dans le même sens.

Quel calibre pour un tableau 3 rangées ?

En tête de tableau, un interrupteur différentiel 63A supporte un abonnement 60A sans sourciller. En aval, un 40A suffit pour la plupart des circuits spécialisés. Un tableau Schneider 3 rangées reçoit souvent deux ou trois différentiels : un 63A type AC pour l’ensemble, un 40A type A pour les circuits électroniques, un 40A type AC pour le chauffe-eau.

Usage	Type AC	Type A	Calibre recommandé
Éclairage et prises ordinaires	Oui	Non	40A
Lave-linge, sèche-linge	Non	Oui	40A
Plaque à induction	Non	Oui	40A
Borne de recharge	Non	Oui, voire type B	63A
Chauffe-eau	Oui	Non	40A

Comment savoir si un circuit a besoin d’un type A ? Regardez la notice de l’appareil ou la fiche technique. En cas de doute, mettez un type A. Sur une buanderie, le lave-linge et le sèche-linge justifient déjà un type A. Ajoutez une plaque à induction, et le type A devient évident.

Voilà pour la protection. Passons aux dimensions et aux règles de pose.

Normes, dimensions et installation : les points techniques à connaître

Quand on parle d’un tableau Schneider 3 rangées, les dimensions ne sont pas un détail. Le R9H13403 mesure 252 x 500 x 108 mm et pèse 1785 g. C’est un coffret qui se pose en saillie ou sur une goulotte GTL, pas un jouet.

Grandeur	Valeur	Unité
Dimensions	252 x 500 x 108	mm
Poids	1785	g
Indice de protection	IP40 avec porte	–
Tenue aux chocs	IK08	–
Courant assigné	90	A
Puissance dissipée maximale	55	W
Température de fonctionnement	-15 à +60	°C
Norme	CEI 60670	–

Selon la fiche technique Schneider Electric R9H13403, ce coffret offre une puissance dissipée maximale de 55 W, un courant assigné de 90 A et une tenue aux chocs IK08 (2018). Ces données viennent de la documentation diffuseur Bis Electric, et je n’ai aucune raison de les contredire : sur le terrain, ces coffres encaissent.

Caractéristiques techniques du coffret Resi9 13M 3R

Le courant assigné de 90 A permet de couvrir un abonnement monophasé 60A avec une vraie marge. L’IP40 protège contre les corps solides supérieurs à 1 mm et les projections d’eau. L’IK08 indique que le coffret résiste à un impact de 5 joules. C’est suffisant pour un usage résidentiel. Un point que les fiches citent rarement : le courant assigné de 90 A. Un tableau avec un courant assigné plus élevé que l’abonnement, c’est une marge confortable. Cela veut dire que le coffret n’est pas le maillon faible de l’installation.

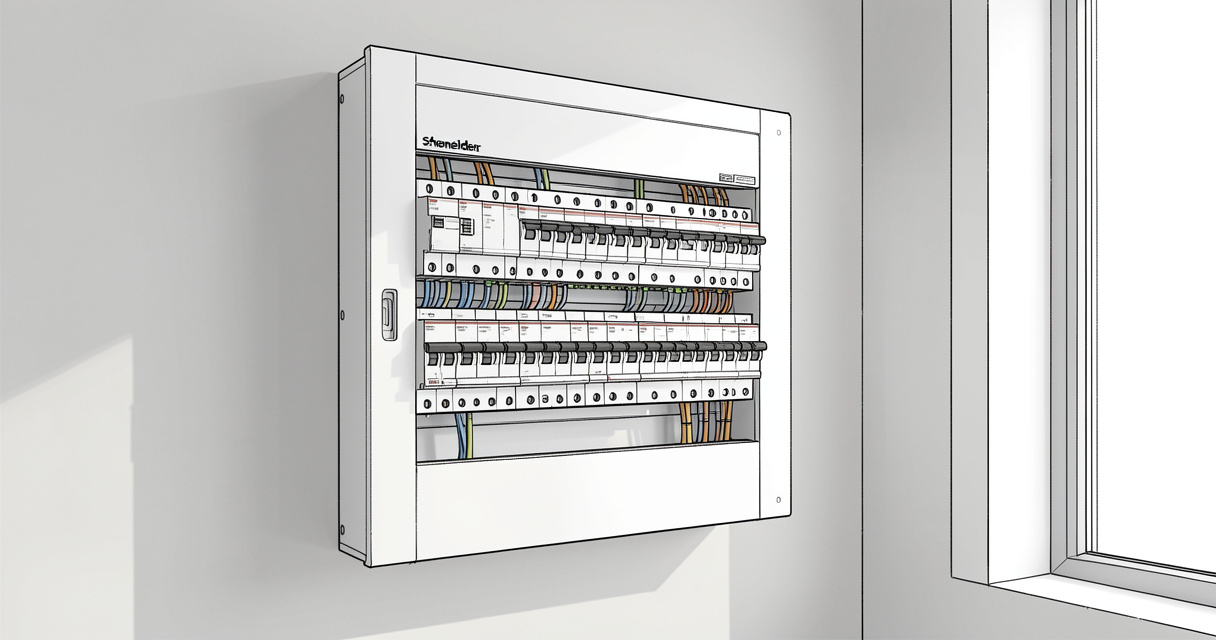

Goulotte GTL, saillie ou encastré : quelle pose choisir ?

La pose dépend du projet. Pour l’installation d’un tableau électrique Schneider sur goulotte GTL, le coffret se fixe au-dessus ou à côté de la goulotte, et les conducteurs arrivent par le haut ou par le bas. En construction neuve, c’est la méthode la plus propre. En rénovation, une fixation murale en saillie est souvent plus simple. L’encastré demande une saignée propre, mais le résultat est plus discret.

Une fois la pose connue, on peut parler chiffres.

Quel budget pour un tableau électrique Schneider 3 rangées en 2026 ?

Passons à ce qui fâche : le prix. En 2026, un coffret nu Resi9 R9H13403 se trouve autour de 63 € TTC chez MaterielElectrique.com. Chez Leroy Merlin, les tableaux Schneider 3 rangées vont d’environ 24 € à plus de 540 € selon l’équipement. La différence s’explique par le contenu : un coffret vide ne vaut pas un pré-câblé XP.

Prix du coffret nu et des accessoires

Élément	Référence type	Ordre de prix TTC relevé en 2026
Coffret nu Resi9 13M 3R	R9H13403	environ 63 €
Tableau pré-équipé XE	selon composition	250 à 450 €
Tableau pré-câblé XP	R9HPNFC15134P	500 à 800 €
Disjoncteur modulaire Resi9	1 module	15 à 30 €
Interrupteur différentiel 40A type A	Resi9	80 à 120 €

Les prix que j’indique sont des ordres de grandeur relevés en 2026, pas des devis. Les distributeurs peuvent changer leurs tarifs selon les stocks et les promotions. Mais l’écart entre un coffret nu et un pré-câblé XP reste structurel.

Budget de l’installation complète

Un coffret nu seul ne suffit pas. Les accessoires représentent souvent le double du prix du coffret. Pour un T3 avec chauffage électrique, comptez entre 300 et 700 € de matériel pour un tableau correctement équipé, hors main-d’œuvre. Un artisan va ajouter sa pose, le peigne, les borniers et les étiquettes. C’est pas un achat qu’on fait les yeux fermés. Un tableau électrique, c’est le cerveau de l’installation.

Maintenant que vous connaissez les prix, vérifions que vous n’allez pas vous planter sur le chantier.

Erreurs d’achat et d’installation à éviter avec un tableau Schneider 3 rangées

Les 6 erreurs les plus fréquentes

• Sous-estimer le nombre de modules. Un T3 avec chauffage électrique peut dépasser 30 modules.
• Oublier un différentiel type A. Certains circuits électroniques ne sont pas correctement protégés.
• Confondre rangées et modules. Trois rangées de 13 modules ne font pas 13 plus 3, mais 39.
• Négliger le peigne d’alimentation. Sans peigne, le câblage devient un nid à problèmes.
• Ignorer la hauteur de pose. Un tableau trop bas, c’est dangereux pour les enfants.
• Supposer qu’un 3 rangées suffit pour une pompe à chaleur et une borne sans faire le calcul.

Comment éviter la panne sèche avant la fin du chantier

Avant d’acheter, faites un plan de repérage complet. Comptez les modules, listez les différentiels, vérifiez la compatibilité XE et gardez une marge de 20 %. C’est ce qui évite de retourner sur le chantier une fois le carrelage posé.

Une autre erreur que je vois : acheter des disjoncteurs génériques pour les mettre dans un tableau Schneider. Le rail DIN est standard, mais les peignes et les borniers ne se mélangent pas toujours. Restez sur la même gamme pour éviter les mauvaises surprises.

Avant de conclure, voici les réponses aux questions que l’on me pose le plus souvent.

Questions fréquentes

Quelle est la différence entre un tableau Schneider Resi9 et un tableau Acti9 ?

Resi9 est conçu pour le résidentiel : coffrets 1 à 4 rangées, disjoncteurs simples, finition soignée. Acti9 est pensé pour le tertiaire et l’industrie, avec plus de pouvoir de coupure et des accessoires de communication. Pour une maison, Resi9 suffit dans la plupart des cas.

Un tableau électrique Schneider 3 rangées de 13 modules peut-il alimenter une maison tout électrique ?

Oui, dans la plupart des T3 et T4, à condition de faire le calcul exact du nombre de modules. Avec du chauffage électrique et de nombreux circuits, trois rangées sont recommandées. Au-delà de 42 modules utiles, passez sur un 4 rangées.

Quel est le prix d’un tableau électrique Schneider 3 rangées 13 modules ?

Le coffret nu Resi9 R9H13403 est proposé autour de 63 € TTC (relevé 2026). Les tableaux complets vont de 24 € à plus de 540 € selon l’équipement. Un tableau 3 rangées correctement équipé coûte plutôt entre 300 et 700 €.

Faut-il choisir un interrupteur différentiel de type A ou de type AC pour un tableau Schneider ?

Le type AC protège les circuits classiques. Le type A est recommandé pour les appareils électroniques comme le lave-linge, la plaque à induction ou une borne de recharge. Dans un tableau 3 rangées, prévoyez au moins un type A.

Peut-on installer un tableau Schneider 3 rangées dans une goulotte GTL ?

Oui, le coffret Resi9 s’installe aussi bien sur une goulotte GTL que directement sur un mur. La goulotte GTL est courante en construction neuve, tandis que la fixation murale en saillie est plus simple en rénovation.

Quelle hauteur pour poser un tableau électrique Schneider ?

Les fiches Schneider recommandent une hauteur minimale de 0,50 m par rapport au sol pour protéger les enfants. En pratique, une hauteur d’environ 1 m est confortable pour l’accès et la lecture des disjoncteurs.

Verdict : quel tableau Schneider 3 rangées retenir ?

• Un tableau 3 rangées de 13 modules offre 39 modules, ce qui correspond souvent à un T3/T4, même avec chauffage électrique si le calcul est fait correctement.
• Le choix entre coffret nu, pré-équipé XE et pré-câblé XP dépend du temps de pose, du budget et de l’envie de personnalisation.
• Les interrupteurs différentiels type A sont indispensables pour certains équipements modernes, même en résidentiel.
• Ne négligez pas les caractéristiques techniques : IP40, IK08, CEI 60670 et hauteur de pose d’au moins 0,50 m.

Et si le bon scénario pour votre projet consistait à partir d’un coffret Resi9 3 rangées, puis à le configurer module par module avec un électricien ? Posez la question à n’importe quel électricien sérieux : il vous dira que le tableau de répartition Schneider 3 rangées est une base saine. C’est pas de la théorie, c’est du terrain.
