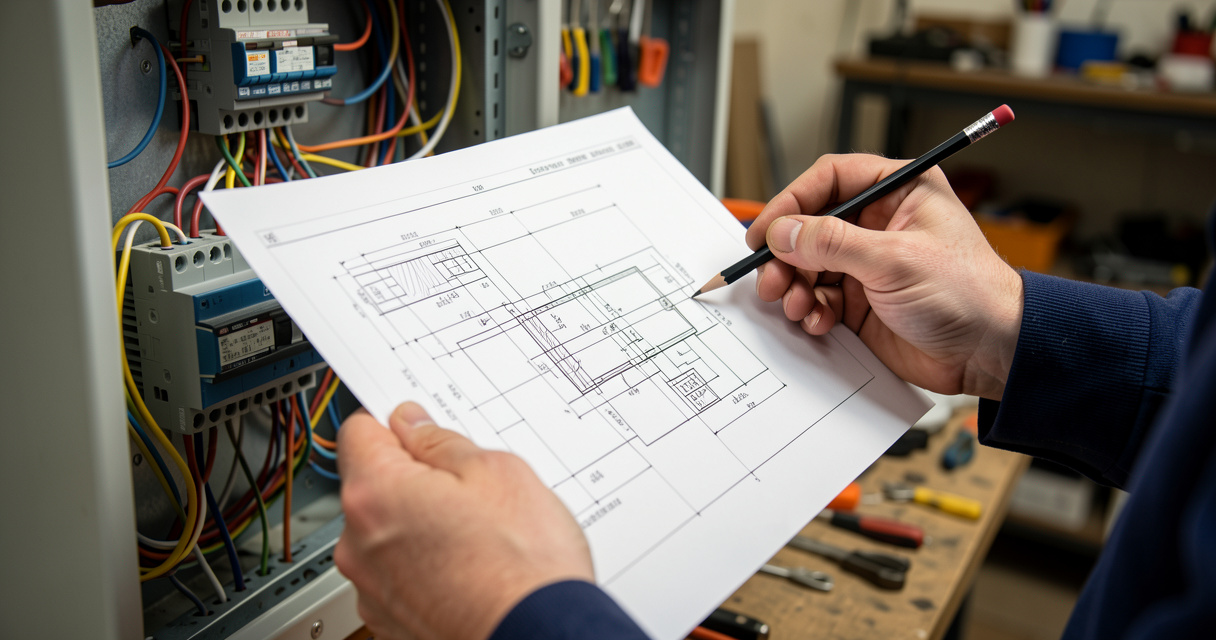

Schéma tableau électrique gratuit : 7 ressources conformes NF C 15-100

Temps de lecture : 18 min

Vous cherchez un schéma tableau électrique gratuit ? Moi aussi, j’ai commencé comme ça. C’était en 1985, dans le 13e arrondissement de Marseille, et je ne savais même pas ce qu’était un interrupteur différentiel. Depuis, j’ai vu des centaines de schémas : certains impeccables, d’autres à peine bons pour allumer un barbecue.

Le problème, c’est pas la gratuité. C’est la conformité. Un schéma gratuit trouvé sur Internet peut être obsolète, incomplet, mal dimensionné. Pire : il peut mettre en danger les gens qui vivent dans la maison. Ce guide vous donne 7 ressources gratuites, les règles de la norme NF C 15-100 à vérifier et la méthode que j’utilise sur mes chantiers pour préparer un câblage tableau électrique sans erreur.

Schéma de tableau électrique gratuit : les différents types à connaître

On me demande souvent quel type de schéma tableau électrique gratuit télécharger. Avant de répondre, il faut savoir de quoi on parle. Un schéma, ce n’est pas un joli dessin. C’est la carte d’identité de l’installation. Le schéma doit être lisible, daté, repéré. S’il ne l’est pas, il ne sert à rien.

Schéma unifiaire et schéma développé : que choisir ?

Le schéma unifiaire est la référence. Chaque circuit y est représenté par un trait unique, avec les symboles des protections. C’est le schéma qu’on trouve dans la plupart des guides gratuits. Il répond à une question simple : quel disjoncteur protège quel circuit ?

Le schéma développé, lui, dessine chaque conducteur séparément. Plus précis pour le câblage, mais plus lourd à produire. Pour un tableau de répartition domestique, le schéma unifiaire suffit. C’est celui que je remets à mes clients à la fin d’un chantier.

Le plan architectural : un complément indispensable

Le plan architectural situe les prises, les interrupteurs, les points d’éclairage dans les pièces. Il ne remplace pas le schéma du tableau, il le complète. Sur le terrain, je l’utilise pour vérifier que chaque circuit correspond à une réalité physique. J’ai vu cent fois des plans avec une salle de bain sans circuit dédié, ou une cuisine avec trois prises sur le même fil. Le plan, c’est la mémoire des murs.

Une fois le type de schéma choisi, une question s’impose : est-il conforme à la norme ? C’est là que beaucoup de PDF gratuits deviennent dangereux.

Norme NF C 15-100 : les règles à respecter sur votre schéma de tableau

La norme NF C 15-100, ce n’est pas un livre de recettes. C’est un minimum vital. Un schéma gratuit qui ne la respecte pas ne vaut pas le papier sur lequel il est imprimé. C’est pas de la théorie, c’est du terrain.

Les règles de l’amendement 5 à connaître

Depuis l’amendement 5, les règles ont été clarifiées. Le point le plus mal connu : un interrupteur différentiel peut alimenter 8 disjoncteurs divisionnaires maximum. Pas un de plus. Selon schema-electrique.net, un maximum de 8 disjoncteurs peuvent être alimentés depuis chaque interrupteur différentiel (2026). Je le répète parce que je le vois tous les jours sur des chantiers repris.

Interrupteur différentiel type A ou AC : ne pas se tromper

Un interrupteur différentiel type A détecte les fuites de courant alternatif et les courants continus. C’est pour cela qu’il est obligatoire pour la plaque de cuisson et le lave-linge. Le type AC suffit pour les circuits ordinaires. Le schéma de référence d’un studio ou appartement avec chauffage comprend deux interrupteurs différentiels : un type A pour la plaque de cuisson et le lave-linge, un type AC pour le reste.

Sections minimales de câbles et calibres

Sur un schéma, chaque circuit doit indiquer la section de câble et le calibre du disjoncteur. Les valeurs courantes en 2026 : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises et le lave-linge, 6 mm² pour une plaque de cuisson. Une section trop faible, c’est un fil qui chauffe. Un fil qui tient, ça se voit pas. Un fil qui lâche, ça s’entend.

Les fiches UTE C 15-100 précisent les règles d’application : nombre de points par circuit, longueur de câble, distances entre prises. Un bon schéma doit tenir compte de ces fiches, pas seulement du texte principal de la norme.

Avertissement : attention aux schémas gratuits non conformes. Un schéma qui date d’avant l’amendement 5 peut autoriser 9 ou 10 disjoncteurs par différentiel. C’est périmé. Ne l’utilisez pas.

• Maximum 8 disjoncteurs par interrupteur différentiel.
• Sensibilité 30 mA sur les circuits de prises, la salle d’eau et le chauffage.
• Type A pour plaque de cuisson et lave-linge.
• Sections de câbles conformes : 1,5 / 2,5 / 6 mm² selon le circuit.
• Repérage des circuits lisible et durable.

Ces règles en tête, il reste à déchiffrer le dessin. Un schéma mal lu, c’est un chantier qui commence mal.

Comment lire un schéma de câblage de tableau électrique ?

Un schéma de câblage tableau électrique se lit de haut en bas, comme une cascade. Le courant arrive par le disjoncteur de branchement, puis il alimente les interrupteurs différentiels, puis les disjoncteurs divisionnaires, et enfin les circuits. Dans un coffret électrique, chaque rangée est alimentée par un peigne vertical.

Les symboles électriques indispensables

Le repérage des circuits et des couleurs de fils

Chaque circuit doit porter un numéro. Sur le tableau, on retrouve ce numéro sur l’étiquette. Les couleurs sont normalisées : bleu pour le neutre, vert-jaune pour la terre, rouge ou marron pour la phase. Si le schéma ne montre pas ces repères, c’est un schéma incomplet.

Je me souviens d’une reprise à Aix-en-Provence. Le client avait téléchargé un schéma gratuit, mais l’électricien précédent avait mélangé deux phases sur le peigne. Résultat : des étincelles au premier essai. Un schéma mal lu, c’est pas une faute de dessin. C’est un départ de feu.

Quand vous savez lire, il faut trouver un bon support. Voici où chercher.

Où trouver un schéma de tableau électrique gratuit et conforme ?

Pour obtenir un schéma de tableau électrique gratuit et conforme à la norme NF C 15-100, vous pouvez :

• télécharger les schémas de principe PDF publiés par Legrand, par exemple pour un logement T3 ;
• utiliser le configurateur gratuit eDesign de Schneider Electric pour les tableaux jusqu’à 400 A ;
• dessiner votre plan avec ArchiFacile, Sweet Home 3D ou cosy Casa ;
• vous inspirer des schémas de câblage détaillés de schema-electrique.net ;
• vérifier chaque schéma avec la norme NF C 15-100 amendement 5 avant travaux.

Les schémas PDF prêts à télécharger

Legrand publie des schémas de principe au format PDF. C’est un bon point de départ pour un T3, à condition de vérifier les circuits réels de votre logement. Schneider Electric propose aussi eDesign, un configurateur en ligne gratuit. Selon Schneider Electric France, le configurateur gratuit eDesign permet de concevoir et chiffrer des tableaux électriques jusqu’à 400 A (2026). C’est un outil sérieux, mais il demande un peu de pratique.

Les logiciels gratuits pour dessiner son schéma

ArchiFacile et cosy Casa sont des logiciels de schéma électrique gratuits en français, orientés vers l’habitat. Sweet Home 3D est plus généraliste, mais il ne connaît pas la norme à votre place. Le plus important : choisir un logiciel schéma électrique gratuit dont les symboles respectent le vocabulaire NF C 15-100. Un dessin sans repérage ne vaut rien.

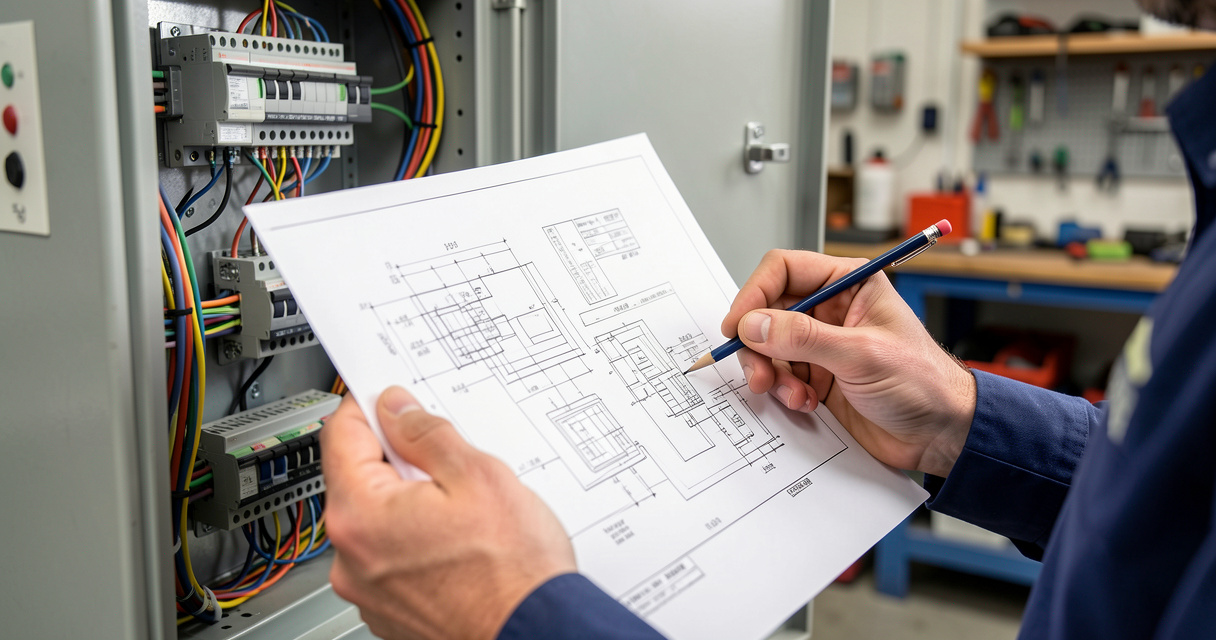

Comment vérifier la conformité d’un schéma trouvé en ligne

Beaucoup de schémas gratuits circulent encore avec l’ancien amendement 2. Vérifiez la date de publication, la mention de l’amendement 5, le nombre de disjoncteurs par différentiel et les sections de câbles. Posez la question à n’importe quel électricien sérieux : il vous dira que la conformité ne se devine pas, elle se vérifie.

Conseil : téléchargez toujours la version amendée de la norme. En 2026, la NF C 15-100 en vigueur intègre l’amendement 5. Les fiches UTE associées complètent le dispositif.

Trouver un bon schéma, c’est bien. Le créer sur mesure, c’est mieux.

Créer son schéma de tableau électrique gratuit : méthode pas à pas

Vous voulez un plan électrique maison gratuit vraiment conforme ? Ne recopiez pas un exemple trouvé en ligne. Suivez cette méthode. Un schéma de câblage tableau électrique maison se construit en quatre étapes, et chacune peut vous éviter un refus au Consuel.

Étape 1 : lister les circuits et les pièces

Prenez une feuille. Notez chaque pièce, chaque circuit : éclairage, prises, électroménager, chauffage, salle de bain. Ajoutez la puissance estimée de chaque appareil. C’est à partir de cette liste que se construit le schéma de tableau électrique. Ne trichez pas sur les puissances : un cumulus et une plaque ne se rangent pas dans le même tiroir.

Étape 2 : dimensionner les protections et les sections

Chaque circuit spécialisé a son disjoncteur divisionnaire. La section dépend de la puissance. Pour une plaque de cuisson, c’est 6 mm². Pour un lave-linge, 2,5 mm². Pour l’éclairage, 1,5 mm². Une règle simple : le disjoncteur protège le câble. Si le câble est trop petit, le disjoncteur ne peut pas le protéger correctement. Les deux finissent mal.

Étape 3 : dessiner le schéma dans un logiciel gratuit

Utilisez l’outil choisi dans la section précédente. Placez le disjoncteur de branchement en haut, puis les interrupteurs différentiels, puis les disjoncteurs divisionnaires. Ajoutez le peigne vertical et le bornier de répartition. Chaque départ doit être numéroté. Ne négligez pas la lisibilité : un schéma illisible est un schéma inutile.

Étape 4 : vérifier la conformité avant impression

Avant d’imprimer, passez la checklist. C’est le moment où l’on attrape 90 % des erreurs. Je dis pas ça pour faire peur, je dis ça parce que c’est vrai.

• Maximum 8 disjoncteurs par interrupteur différentiel.
• Interrupteur différentiel type A pour plaque et lave-linge.
• Sensibilité 30 mA partout où c’est exigé.
• Sections de câbles indiquées.
• Disjoncteur de branchement cohérent avec la puissance souscrite.
• Salle de bain et volumes conformes.
• Bornier de terre présent et repéré.
• Étiquetage des circuits lisible.
• Schéma daté et signé.
• Version de la norme mentionnée.

Un client m’a apporté un schéma gratuit où la plaque de cuisson était protégée par un disjoncteur de 20 A et du 2,5 mm². Ça a tenu deux semaines avant que tout saute. On a tout repris. Ce jour-là, il a compris pourquoi je passe toujours une heure à vérifier un schéma avant de câbler.

Voyons à quoi ressemble concrètement un schéma adapté à la taille du logement.

Exemples de schémas de tableaux électriques gratuits : T2, T3, T4

Les exemples ne servent qu’à comprendre la logique. Un schéma tableau électrique maison dépend de la surface, du nombre de pièces et des équipements. Voici les grandes lignes.

Schéma pour un T2 : circuits essentiels

Un T2 compte rarement plus de 6 circuits. Le plus simple : deux interrupteurs différentiels. Un type A pour la plaque de cuisson et le lave-linge, un type AC pour les prises et l’éclairage. C’est le schéma de base que je conseille pour un schéma tableau électrique appartement T2 gratuit.

Ajoutez un circuit pour le cumulus si l’appartement en possède un. Dans ce cas, le contacteur jour/nuit se place après le disjoncteur de branchement, avec son propre disjoncteur de protection.

Schéma pour un T3/T4 avec chauffages et heures creuses

Dans un T3 ou T4, le chauffage électrique ajoute des circuits dédiés. Le cumulus passe souvent par un contacteur jour/nuit. Le schéma Legrand pour T3 est un bon support : il montre la répartition entre un interrupteur différentiel type A et un type AC. Mais ne le recopiez pas sans vérifier vos puissances.

Dans une villa à Aubagne, la plaque de cuisson était branchée sur un type AC. Le différentiel sautait sans raison apparente. Le type A a tout réglé. Un détail qui change une installation.

Adapter le schéma à une maison individuelle

Pour une maison, on ajoute la piscine, le portail, la borne de recharge. En triphasé, la répartition des phases doit être équilibrée. Un schéma tableau électrique triphasé gratuit se vérifie encore plus soigneusement : une phase surchargée, c’est un déséquilibre qui fait chauffer le neutre.

Maintenant, parlons du contrôle qui fâche : le Consuel.

Schéma tableau électrique gratuit : les erreurs qui font échouer au Consuel

Le Consuel ne se contente pas de regarder si l’installation est propre. Il vérifie la conformité. Un schéma gratuit peut vous aider, mais il peut aussi vous faire rater le contrôle s’il est faux. J’ai vu des installations correctes refusées parce que le schéma était illisible.

Les points de contrôle du Consuel

Les refus les plus fréquents : protection différentielle inadaptée, mauvaise section de câble, absence de repérage, peigne mal dimensionné, circuits spécialisés mal protégés. Ajoutez le dépassement des 8 disjoncteurs par interrupteur différentiel, et vous avez le cocktail classique du refus.

Comment préparer son schéma pour l’organisme de contrôle

Imprimez le schéma, datez-le, signez-le. Indiquez le type de logement, la puissance, les sections de câbles, le nombre de circuits par différentiel. Un schéma à la main est accepté s’il est lisible et conforme. L’important, c’est que le contrôleur comprenne l’installation en une minute.

Avertissement : ne confiez pas votre sécurité à un schéma gratuit sans vérification. Un schéma conforme, c’est un outil. Une installation conforme, c’est votre vie qui est dessus.

• Interrupteurs différentiels 30 mA en tête.
• Type A pour plaque et lave-linge.
• 8 disjoncteurs max par interrupteur différentiel.
• Sections 1,5 / 2,5 / 6 selon les circuits.
• Repérage des circuits et étiquetage.
• Schéma daté, signé, lisible.

Le schéma ne remplace pas le geste. Mais il évite les mauvaises surprises.

Questions fréquentes

Où trouver un schéma de tableau électrique gratuit ?

Plusieurs sources fiables existent : Legrand publie des schémas PDF, Schneider Electric propose un configurateur gratuit eDesign, schema-electrique.net fournit des schémas de câblage, et ArchiFacile ou cosy Casa permettent de créer son plan. Vérifiez toujours la mention NF C 15-100.

Quel logiciel gratuit pour réaliser un schéma électrique conforme ?

ArchiFacile, Sweet Home 3D, cosy Casa et le configurateur Schneider eDesign sont accessibles gratuitement. Pour un simple schéma unifiaire, un outil de dessin vectoriel suffit, mais le respect des symboles normalisés et de la norme reste indispensable.

Peut-on réaliser un schéma de tableau électrique à la main ?

Oui, avec du papier, un crayon et les symboles normalisés NF C 15-100. L’essentiel est la lisibilité, le repérage des circuits et l’indication des sections de câbles.

Quelle différence entre disjoncteur divisionnaire et interrupteur différentiel ?

L’interrupteur différentiel protège les personnes contre les fuites de courant, tandis que le disjoncteur divisionnaire protège un circuit contre les surcharges et les courts-circuits. Sur un schéma, l’interrupteur différentiel est placé en tête et les disjoncteurs divisionnaires en aval.

Un schéma tableau électrique gratuit est-il suffisant pour une installation aux normes ?

Un schéma est un support de conception, pas une garantie. Il doit être conforme à la norme NF C 15-100 et adapté aux circuits réels du logement. En cas de doute, faites-le valider par un électricien.

Où télécharger un schéma de tableau électrique T3 gratuit ?

Legrand publie un schéma de principe pour un logement T3 au format PDF. Des sites spécialisés comme schema-electrique.net proposent aussi des schémas de câblage avec les symboles et les sections de câbles.

Le mot du terrain

Un bon schéma tableau électrique gratuit doit être lisible, daté et conforme à la norme NF C 15-100 amendement 5. Il doit respecter la règle des 8 disjoncteurs, choisir les bons types de différentiels et indiquer les sections de câbles.

Les ressources gratuites existent : PDF Legrand, eDesign Schneider, ArchiFacile, cosy Casa, Sweet Home 3D. La méthode pas à pas vous permet de créer un schéma adapté à votre logement. Mais le contrôle final par un professionnel reste la meilleure garantie. Voilà ce que j’appelle un plan de tableau électrique 100 % gratuit, fiable et conforme aux normes en vigueur.

Et si, avant de télécharger un énième schéma, vous preniez cinq minutes pour vérifier la conformité du vôtre ?
