Étiquettes de tableau électrique à imprimer gratuitement : guide pratique

Préparez des étiquettes lisibles pour votre tableau électrique : règles de repérage, outils gratuits, choix du format, impression et mise à jour.

Temps de lecture : 10 min

Mis à jour le 24 octobre 2026

Points clés à retenir

  • Une étiquette utile associe chaque protection au local desservi et à la fonction du circuit, à partir d’un repérage fiable.
  • Tiquettes, CKC-Net et Schneider eDesign proposent des outils gratuits, avec des fonctions et des publics différents.
  • Il n’existe pas un format universel à choisir les yeux fermés : vérifiez les dimensions de votre tableau et l’aperçu d’impression.
  • Un générateur prépare la mise en page ; il ne vérifie pas quel circuit alimente réellement chaque pièce et ne certifie pas l’installation.

Pourquoi imprimer des étiquettes pour un tableau électrique ?

Quand un disjoncteur déclenche, une indication comme « prises » ne dit pas toujours quel espace est concerné. Et une étiquette manuscrite devenue illisible n’aide ni l’occupant ni l’électricien qui intervient. Des repères courts, exacts et visibles rendent le tableau plus compréhensible au quotidien.

Le point décisif n’est pas la couleur du papier ni le dessin d’une ampoule : c’est l’association juste entre un appareil de protection et le circuit qu’il commande. Un intitulé comme « chambre – prises » ou « cuisine – éclairage » est parlant si le repérage a été confirmé. À l’inverse, une étiquette élégante mais attribuée au mauvais circuit peut induire en erreur.

La norme d’installation et les textes applicables encadrent l’identification des circuits et les documents remis avec l’installation. Pour les logements, l’ancienne version de la NF C 15-100 décrivait un repérage approprié indiquant notamment les locaux desservis et la fonction, lisible et durable. Les exigences précises dépendent toutefois de la version applicable et du projet concerné : une étiquette imprimée par un outil ne suffit pas, à elle seule, à prouver la conformité d’un tableau.

Il faut aussi distinguer l’édition d’une norme de son statut réglementaire. Dans sa mise à jour du 30 mars 2026, l’AFNOR explique que la série NF C 15-100 publiée en 2024 s’applique depuis septembre 2025 aux installations neuves ainsi qu’aux extensions et modifications concernées. L’AFNOR précise également que cette édition n’était pas encore reprise comme norme d’application obligatoire dans la réglementation qu’elle décrit ; les éditions antérieures continuaient d’y être citées. Pour un chantier précis, ne choisissez donc pas une règle en fonction du seul millésime affiché par un générateur : demandez à l’électricien quelle édition et quelles dispositions s’appliquent.

Pour illustrer le type d’informations utiles, le formulaire de repérage de Schneider Electric présente un tableau d’identification des circuits fondé sur l’édition 2002 de la NF C 15-100. C’est un exemple de document, pas une preuve que les règles de cette ancienne édition couvrent toutes les situations ou remplacent la version applicable au chantier.

A lire également :  Volets, thermostat ou alarme : par quoi commencer son installation domotique en maison neuve ?

Le point de situation publié par l’AFNOR aide à comprendre cette transition. L’arrêté du 3 août 2016 sur Légifrance décrit, pour sa part, les objectifs réglementaires et la présomption de conformité attachée aux références qu’il cite. En cas de doute, faites vérifier le repérage et les documents par un professionnel compétent. Il serait imprudent d’affirmer qu’une étiquette manquante entraîne automatiquement un refus du Consuel, une coupure de courant ou une exclusion d’assurance : ces conséquences ne se déduisent pas d’un outil d’impression.

Ce qu’un repère clair doit apporter

Un libellé doit être compréhensible pour la personne qui utilisera le tableau, pas seulement pour celle qui l’a câblé. Indiquez le local et l’usage lorsque ces informations sont établis. Pour un circuit qui dessert plusieurs espaces, choisissez une formule qui décrit réellement son périmètre au lieu de laisser croire qu’il ne concerne qu’une seule pièce. N’inscrivez ni une puissance, ni un calibre, ni une marque comme substitut à la fonction du circuit.

À identifierExemple de libelléÀ contrôler
Local et usage« Séjour – éclairage »Le circuit dessert bien l’éclairage de cette zone.
Usage précis« Cuisine – four »L’équipement est bien alimenté par ce départ.
Zone desservie par plusieurs pièces« Étage – prises chambres »Les pièces concernées sont toutes comprises dans l’intitulé.
Document de repérageTableau ou schéma associé aux rangéesIl correspond à l’installation réelle et est mis à jour après travaux.

Sur la façade, gardez les mots suffisamment grands pour être lus à la distance normale d’utilisation. N’essayez pas de faire tenir toute la description technique sur une petite bande : le repère visible peut rester court et le document associé donner les détails nécessaires. Il n’y a pas de taille d’étiquette universelle à appliquer à tous les tableaux. La bonne taille est celle qui reste lisible et s’adapte à l’espace prévu sans recouvrir les commandes, les repères du fabricant ou les avertissements.

Évitez aussi de ne compter que sur une abréviation que vous seul connaissez. « ECS » peut être clair pour un électricien, mais un occupant peut mieux comprendre « chauffe-eau ». Si le texte doit être raccourci, choisissez une formule simple et notez la description complète dans le document conservé avec l’installation. Le but est qu’un autre lecteur puisse retrouver la même information sans devoir deviner votre code personnel.

Ces libellés sont des exemples de rédaction, pas des prescriptions de vocabulaire. Il n’existe pas de code couleur universel à inventer pour l’occasion. Si un repérage emploie des couleurs ou des pictogrammes, gardez une légende cohérente et faites en sorte que le texte reste compréhensible sans eux.

Quels outils gratuits choisir ?

Plusieurs éditeurs accessibles en ligne peuvent préparer des étiquettes ou des documents de tableau. Leurs fonctions changent : vérifiez la page de l’éditeur avant de commencer, puis téléchargez ou sauvegardez le résultat pour éviter de perdre votre travail. Le tableau ci-dessous résume les fonctions que les éditeurs présentent actuellement sur leurs propres sites.

A lire également :  Goulotte tableau électrique (GTL) : guide complet 2026
OutilCe qu’il proposeÀ privilégier si…Point de vigilance
TiquettesService gratuit et open source ; conception de la façade, génération d’étiquettes et de documents associés.Vous cherchez plusieurs éléments de présentation dans un même projet.Contrôlez les champs, le résultat imprimé et l’adéquation de chaque repère avec le tableau réel.
CKC-NetÉditeur gratuit en ligne pour organiser des étiquettes domestiques, ajouter du texte ou un pictogramme et télécharger un PDF.Vous voulez composer rapidement des libellés simples.Enregistrez le PDF dès que le projet est prêt ; ne supposez pas qu’un projet sera conservé en ligne.
Schneider Electric eDesignConfigurateur gratuit qui inclut le repérage et l’export de documents pour les tableaux qu’il permet de concevoir.Vous utilisez son environnement de configuration et souhaitez aussi organiser les références du projet.Un configurateur orienté produits ne valide pas automatiquement les appareils déjà présents ni le câblage existant.

Les éditeurs décrivent leurs propres fonctions sur leurs pages : Tiquettes met en avant son caractère gratuit et open source, CKC-Net détaille son éditeur et le téléchargement PDF, et Schneider Electric présente eDesign comme un configurateur gratuit. Ces descriptions ne constituent pas une validation indépendante de conformité. Comparez les possibilités utiles à votre cas et vérifiez les conditions affichées au moment de l’usage.

Pour une simple série de libellés, un éditeur d’étiquettes suffit souvent. Pour préparer aussi une façade et des documents de repérage, Tiquettes propose davantage de fonctions. Si vous partez d’un projet créé dans l’écosystème Schneider, eDesign peut éviter de ressaisir certaines données du projet. Aucun de ces outils ne connaît votre installation avant que ses informations exactes y soient saisies.

Tableau électrique moderne avec étiquettes colorées imprimées pour chaque disjoncteur

Créer et imprimer vos étiquettes étape par étape

La préparation se fait sur ordinateur ou sur papier. Le repérage, lui, doit correspondre au tableau réel. Si vous ne savez pas quel espace est relié à un disjoncteur, ne devinez pas à partir de son calibre, de sa position ou de la couleur d’un accessoire. Ne retirez pas le capot et ne touchez pas aux conducteurs pour identifier un circuit : demandez à un électricien de le vérifier.

1. Rassembler les informations confirmées

Commencez par le schéma ou le tableau de repérage remis avec l’installation, puis confrontez-le aux évolutions connues : travaux, nouveaux appareils ou changements d’usage. Une vieille feuille peut ne plus décrire le câblage actuel. Si une correspondance est incertaine, signalez-la comme telle et faites-la établir par un professionnel plutôt que d’imprimer une supposition.

Préparez une liste de travail avec une ligne par départ à étiqueter : la rangée ou la position concernée, le local desservi, l’usage et toute précision nécessaire. Ce tableau temporaire facilite la relecture. Il ne remplace ni le schéma technique éventuel ni les informations que l’installateur doit remettre à l’utilisateur.

2. Choisir des mots courts et sans ambiguïté

Évitez les intitulés vagues comme « prises », « lumière » ou « divers » si plusieurs circuits de ce type existent. Précisez le lieu ou l’appareil : « séjour – prises », « cuisine – éclairage », « chauffe-eau » si cette fonction est confirmée. Gardez les abréviations évidentes et constantes. Une personne qui ne connaît pas l’installation doit pouvoir comprendre le texte sans consulter un code couleur secret.

A lire également :  Horloge pour tableau électrique 2026 : guide complet programmation

Imaginez un tableau où deux étiquettes indiquent simplement « prises ». Si l’une concerne le séjour et l’autre les chambres, ajouter ces lieux rend le repérage plus pratique. C’est un exemple de formulation, pas le récit d’un chantier particulier ni la preuve qu’un défaut a causé un incident.

3. Reproduire la disposition du tableau

Dans l’outil choisi, indiquez le nombre de rangées et d’emplacements seulement après les avoir relevés. Placez chaque texte à la position correspondante et comparez l’aperçu à la disposition réelle. Les outils peuvent employer leurs propres modèles, pictogrammes ou termes. Ils ne déterminent pas si un disjoncteur est correctement dimensionné et ne doivent pas servir à reconfigurer une installation existante.

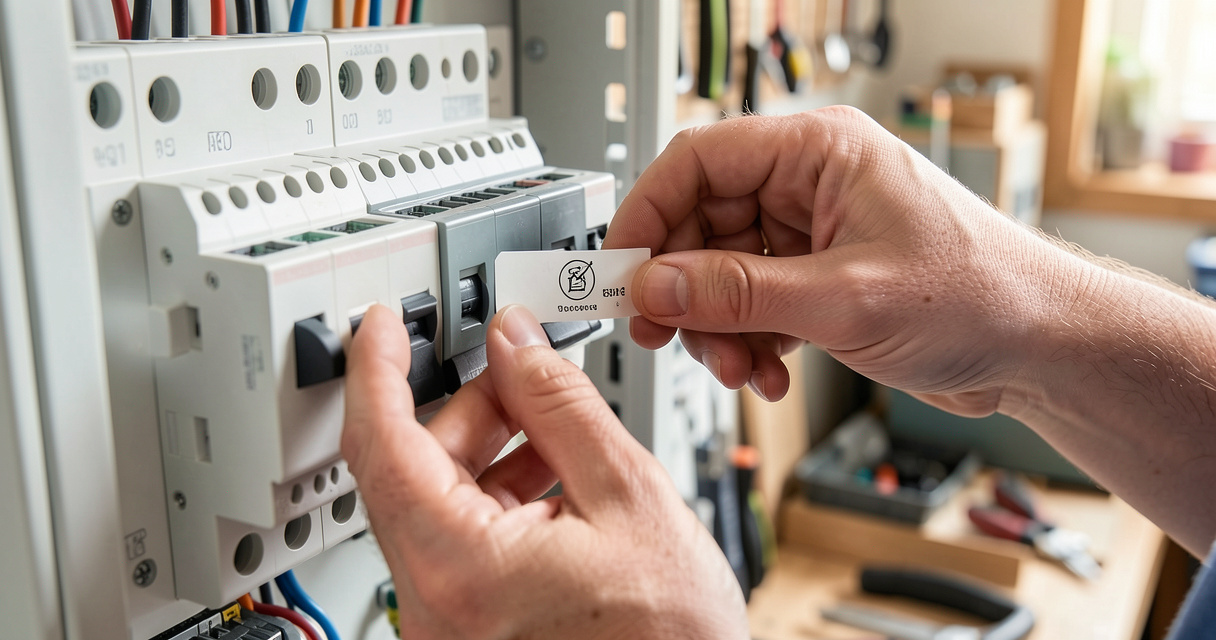

Main posant une étiquette autocollante sur un module de tableau électrique

4. Vérifier le format avant d’imprimer la série

Ne partez pas du principe que toutes les étiquettes mesurent 3 ou 5 cm, ni qu’un format convient à toutes les portes et tous les appareils. La surface disponible varie selon le coffret, le matériel et le modèle d’étiquette. Vérifiez les dimensions indiquées par l’éditeur et mesurez la zone visible sur votre tableau sans démonter de protection. Faites d’abord un essai sur papier ordinaire, puis comparez la taille et l’alignement avant d’utiliser du papier autocollant.

Au moment d’imprimer, sélectionnez le réglage de taille demandé par l’outil, souvent « taille réelle » ou 100 %, si le document a été conçu à cette échelle. Désactivez « ajuster à la page » lorsque cela change les dimensions. Une règle et l’aperçu d’impression permettent de repérer une réduction ou une coupe des marges. Le papier autocollant est une option pratique, pas une obligation de la norme ; choisissez un support compatible avec votre imprimante et la surface prévue.

5. Poser, relire et archiver

Appliquez les étiquettes uniquement à l’endroit prévu, sur une surface propre et sèche, et en suivant les instructions du fabricant du coffret ou de l’appareil. Ne les placez pas de façon à masquer un marquage, une commande ou une information de sécurité. Si l’accès exige d’ouvrir une enveloppe ou de toucher une partie électrique, laissez la pose à un professionnel.

Avant de considérer le travail terminé, relisez chaque rangée en suivant l’ordre réel du tableau. Vérifiez l’orthographe, les positions et la cohérence avec le document de repérage. Gardez une copie du PDF et du schéma avec les papiers de l’installation. Après une modification électrique, le repérage et les documents concernés doivent être revus pour ne pas conserver une description devenue fausse.

Questions fréquentes sur les étiquettes de tableau électrique

L’étiquetage est-il obligatoire pour le Consuel ?

Les exigences d’identification et de documentation dépendent des règles applicables à l’installation. Elles ne permettent pas d’affirmer qu’une étiquette absente entraîne automatiquement un refus du Consuel. Le contrôle porte sur la conformité de l’installation dans son ensemble. Pour un chantier neuf ou modifié, demandez à l’électricien de confirmer les prescriptions et documents à fournir selon le dossier concerné.

Quelle hauteur choisir pour les étiquettes ?

Il n’y a pas un format de 3 cm ou de 5 cm qui convient à chaque coffret. Regardez la zone réellement disponible, les recommandations du fabricant et les dimensions données par l’outil. Une impression test à taille réelle évite de découper une série qui ne rentre pas.

Puis-je faire les étiquettes avec Word ?

Oui. Un traitement de texte peut convenir si vous obtenez des dimensions exactes, des textes lisibles et une impression qui correspond au gabarit. Un générateur spécialisé peut simplifier la disposition des rangées et l’export, mais ne garantit ni le bon repérage ni la conformité de l’installation.

Comment retrouver un circuit que je ne connais pas ?

Ne l’identifiez pas à partir du seul calibre, de la position ou d’une ancienne étiquette. N’ouvrez pas le tableau et ne touchez pas aux conducteurs. Si le schéma manque ou ne correspond plus, faites contrôler le repérage par un électricien qualifié.

Faut-il mettre à jour les repères après des travaux ?

Oui, lorsque les travaux modifient les circuits ou les appareils décrits. Faites confirmer le nouveau repérage, actualisez les libellés et les documents concernés, puis conservez la nouvelle version. Une étiquette exacte est plus utile qu’un plan détaillé qui ne correspond plus au tableau.

Quel outil gratuit choisir pour télécharger un PDF ?

Tiquettes associe plusieurs éléments de conception ; CKC-Net propose un éditeur domestique avec export PDF ; Schneider Electric eDesign intègre des étiquettes à son configurateur. Choisissez selon votre besoin, contrôlez les fonctions offertes au moment de l’usage et relisez les données avant impression. Aucun outil ne confirme à votre place le câblage réel.

Des étiquettes imprimées gratuitement peuvent rendre un tableau plus simple à lire, à condition que les informations soient exactes et que le format convienne. Commencez par faire confirmer les circuits, choisissez des libellés que tout occupant comprend, puis vérifiez une impression test. Pour tout doute sur le repérage ou l’accès au tableau, faites intervenir un professionnel.
