Temps de lecture : 17 min
Points clés à retenir
- Schéma de raccordement : le circuit suit toujours le même ordre, des panneaux au compteur.
- Norme NF C 15-100 : obligatoire pour toute installation photovoltaïque, elle protège les biens et les personnes.
- Section de câble : 6 mm² minimum, 16 mm² si un parafoudre est installé.
- Monophasé ou triphasé : le seuil de puissance détermine le choix, 6 kVA en monophasé, jusqu’à 36 kVA en triphasé.
Vous voulez brancher un panneau solaire sur votre tableau électrique sans tout faire sauter ? Le schéma de raccordement est la première chose à lire avant de toucher au moindre câble. En 2026, beaucoup de propriétaires foncent sur les kits solaires autoconsommation sans regarder ce qui se passe derrière le mur. Résultat ? Des coffrets de protection absents, des sections de câble sous-dimensionnées, et parfois un refus de mise en service par Enedis.
Je suis électricien depuis 1985, installé à mon compte à Marseille depuis 1992. J’ai repris des dizaines de chantiers bricolés, et la plupart des problèmes viennent du même endroit : le raccordement au tableau électrique. Je l’ai vu cent fois sur les chantiers. Un fil qui tient, ça se voit pas. Un fil qui lâche, ça s’entend. Et ça sent mauvais.
Ce guide vous donne le schéma de câblage photovoltaïque au tableau électrique, avec les protections obligatoires et les sections de câble. On commence par le pourquoi des normes, puis on entre dans le concret. C’est pas de la théorie, c’est du terrain.
Pourquoi le raccordement au tableau électrique est-il obligatoire pour un panneau solaire ?
Une installation photovoltaïque n’a rien d’un appareil électroménager. Le courant qu’elle produit doit être injecté dans votre tableau dans des conditions très précises. La norme NF C 15-100 photovoltaïque et les exigences Enedis encadrent chaque connexion. Ce n’est pas pour embêter les artisans, c’est pour éviter que votre maison parte en fumée.
Branchement sur prise ou sur tableau : que dit la norme ?
La question revient souvent. Un branchement sur prise est toléré pour les micro-kits de très faible puissance, mais strictement encadré. Au-delà d’une certaine puissance, le passage par le tableau est obligatoire. La norme NF C 15-100 photovoltaïque demande un circuit dédié, des protections contre les surintensités et un accès sûr à la coupure. Posez la question à n’importe quel électricien sérieux, il vous répondra la même chose.
Les risques d’un mauvais raccordement
- Surchauffe des câbles, avec risque d’incendie.
- Disjonctions intempestives, surtout quand un appareil énergivore démarre.
- Refus de mise en service par Enedis.
- Non-couverture par l’assurance habitation en cas de sinistre.
À Marseille, un client avait raccordé trois panneaux directement sur un circuit existant de sa cuisine. Le câble a fondu dans la gaine. Il a fallu tout reprendre, pendant que le chantier du voisin, lui, était déjà terminé depuis trois semaines.
Ne travaillez jamais sous tension. Une installation photovoltaïque produit du courant dès que la lumière arrive sur les panneaux, même si vous avez coupé le disjoncteur. Couvrez les panneaux avant toute intervention, coupez le disjoncteur AC, et faites valider le schéma par un électricien. Le non-respect des normes peut faire refuser le raccordement par Enedis et entraîner la non-couverture par l’assurance habitation.
Une fois que vous avez compris pourquoi les normes existent, regardons le circuit complet, étape par étape.

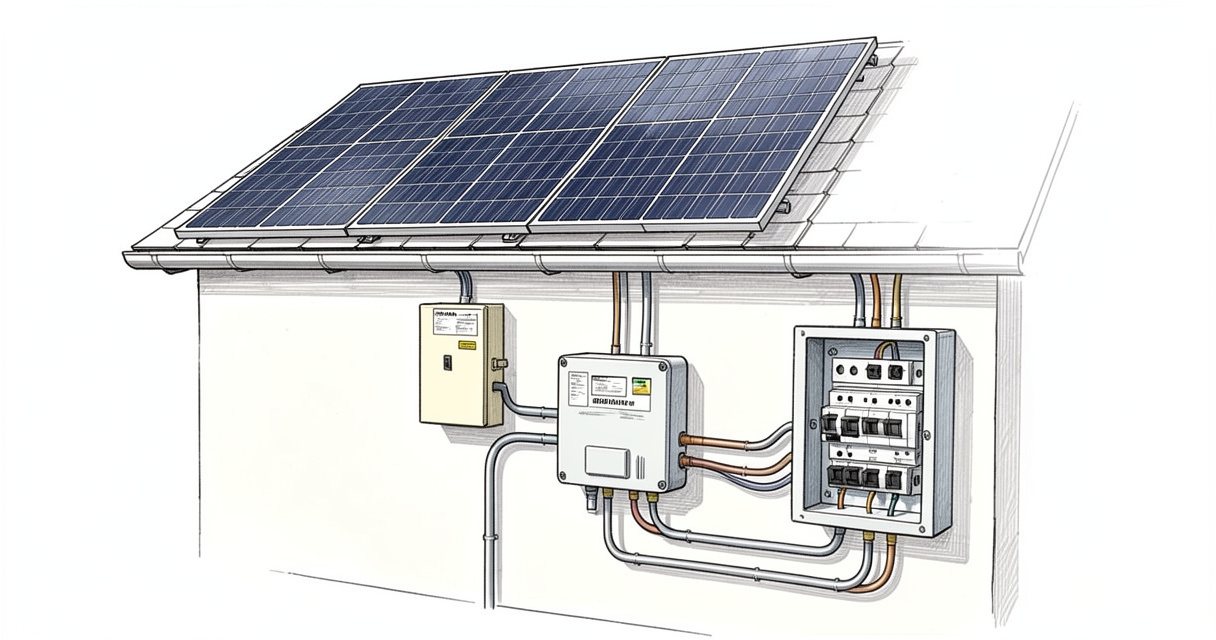

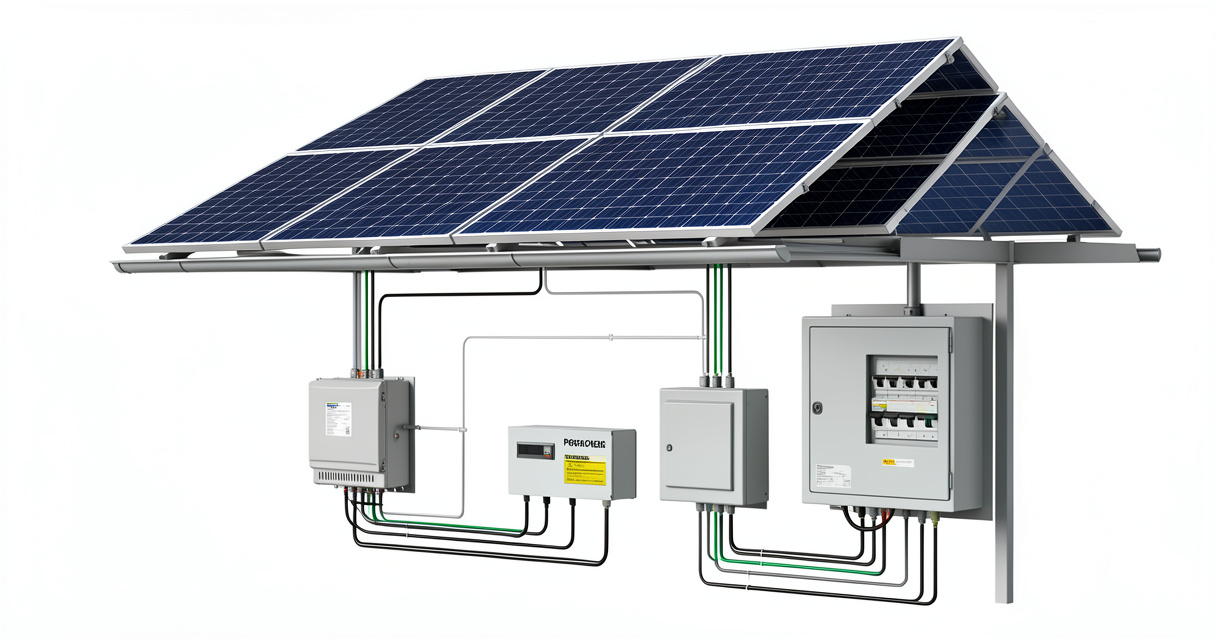

Schéma de raccordement panneau solaire tableau électrique : les 4 étapes clés
- – Raccordez les panneaux solaires à l’onduleur grâce aux connecteurs DC.
- – Reliez l’onduleur au coffret de protection AC.
- – Connectez le coffret de protection au tableau électrique général.
- – Reliez le tableau au réseau Enedis via le compteur Linky.
- – Vérifiez la mise à la terre et les protections avant la mise sous tension.
Ce schéma de raccordement panneau solaire tableau électrique fonctionne pour toutes les installations résidentielles. Suivez l’ordre des connexions, par goût du travail bien fait.
Panneaux solaires vers l’onduleur
Les panneaux produisent du courant continu. Ils sont reliés entre eux par des connecteurs étanches. Le câble positif et le câble négatif descendent jusqu’à l’onduleur, en passant par une protection DC. Le dimensionnement de ces câbles est calculé selon la puissance et la distance.
De l’onduleur au coffret de protection AC
L’onduleur transforme le courant continu en courant alternatif. Sa sortie AC se raccorde au coffret de protection photovoltaïque, qui contient un disjoncteur et des parafoudres. Ce coffret est obligatoire. Il coupe l’installation solaire sans toucher au reste de la maison.
Du coffret au tableau électrique général
Le coffret de protection AC rejoint ensuite le tableau électrique général. En France, la norme impose un disjoncteur de branchement dédié. Le branchement se fait en amont du disjoncteur différentiel, ou sur un peigne spécifique, selon le schéma validé.
Compteur Linky et injection réseau
Le compteur Linky mesure ce que vous consommez et ce que vous injectez. Si vous vendez votre surplus, Enedis configure le compteur en conséquence. Le transducteur photovoltaïque, lui, mesure la production pour que l’onduleur sache ce qu’il faut autoconsommer.
| Étape | Composants concernés | Action à réaliser | Point de sécurité |
|---|---|---|---|
| Production | Panneaux solaires | Brancher les connecteurs DC | Ne jamais toucher sous tension |
| Conversion | Onduleur | Raccorder la sortie AC | Vérifier la polarité DC |
| Protection | Coffret de protection AC | Intercaler le coffret entre l’onduleur et le tableau | Vérifier la mise à la terre |
| Distribution | Tableau électrique | Connecter sur un disjoncteur dédié | Couper le disjoncteur de branchement |
| Comptage | Compteur Linky | Laisser Enedis configurer l’injection | Ne pas modifier le scellé |
Courant continu (DC) et courant alternatif (AC) : les panneaux produisent du courant continu, celui des batteries. La maison fonctionne en courant alternatif. L’onduleur est le traducteur entre les deux. Sans lui, votre tableau ne comprend rien.
Ce schéma de base change selon la technologie de l’onduleur. Voyons les trois grandes familles que je rencontre sur le terrain.
Schéma de branchement selon le type d’onduleur : micro-onduleur, onduleur central ou hybride
Quand on parle de raccordement onduleur solaire tableau électrique, il faut d’abord savoir de quelle technologie on cause. Micro-onduleur, onduleur central ou hybride : le schéma de branchement n’est pas le même.
Micro-onduleurs : un branchement en parallèle
Chaque panneau a son propre micro-onduleur. La sortie AC des micro-onduleurs est regroupée dans un coffret de jonction, puis envoyée vers le tableau. L’avantage, c’est que chaque panneau produit indépendamment. Un panneau à l’ombre n’empêche pas les autres de tourner.
Onduleur central : un branchement en série
Les panneaux sont connectés en série, formant une chaîne. La tension DC monte jusqu’à l’onduleur central, qui convertit tout d’un coup. C’est un schéma plus simple, mais plus sensible à l’ombre. Si un panneau est dégradé, toute la chaîne en souffre.
Onduleur hybride : schéma avec batterie de stockage
L’onduleur hybride intègre une gestion de la batterie. Il peut charger le stockage pendant la journée, réinjecter le courant dans le tableau, et servir d’alimentation de secours sur des circuits prioritaires. Le schéma est le même, mais il faut ajouter la liaison DC vers la batterie et un système de gestion de l’énergie.
| Type d’onduleur | Schéma type | Avantage | Limite |
|---|---|---|---|
| Micro-onduleur | Panneaux en parallèle, chacun avec son micro-onduleur | Production indépendante, pas de DC sur le toit | Coût plus élevé |
| Onduleur central | Chaîne de panneaux en série | Coût au watt plus faible | L’ombre sur un panneau affecte toute la chaîne |
| Hybride | Onduleur avec batterie | Stockage intégré, alimentation de secours | Complexité et prix |
J’ai monté mon premier onduleur hybride en 2015, sur une villa à Aix. J’ai mis deux jours à régler la communication entre l’onduleur et le tableau. Depuis, j’ai compris qu’il faut toujours commencer par le schéma de raccordement, avant de brancher quoi que ce soit.
Quel que soit l’onduleur, les protections ne se négocient pas. Parlons câbles et coffrets.
Protections électriques et section des câbles : le schéma qui fait la différence
Le coffret de protection photovoltaïque est le garde-fou de toute l’installation. Sans lui, une surtension peut détruire l’onduleur, et une surintensité peut faire fondre un câble. Une section trop faible provoque un échauffement. Je l’ai vu sur un chantier à Aix, où le câble AC entre l’onduleur et le tableau était en 2,5 mm². Il fumait à pleine charge.
Le coffret de protection DC côté panneaux
Côté continu, le coffret contient un interrupteur-sectionneur, des fusibles et un parafoudre DC. Il protège les panneaux et l’onduleur contre les surtensions atmosphériques. Les fiches UTE préconisent un parafoudre dès que la distance entre les panneaux et le tableau est significative.
Le coffret de protection AC côté tableau
Côté alternatif, le coffret de protection photovoltaïque AC contient un disjoncteur, un interrupteur différentiel et un parafoudre AC. Il est relié à la terre. Il permet de couper la production solaire sans couper toute la maison.
Dimensionnement des câbles et parafoudre
La section de câble se calcule en fonction du courant et de la distance. Une règle simple : jamais moins de 6 mm² entre le champ photovoltaïque et le coffret de protection. Si le coffret est équipé d’un parafoudre, la section passe à 16 mm². Un câble trop fin, c’est une résistance qui chauffe.
| Liaison | Section minimale | Cas particulier |
|---|---|---|
| Câble DC panneaux → coffret | 6 mm² | 10 mm² si distance longue |
| Câble AC onduleur → coffret | 6 mm² | Vérifier selon la distance |
| Câble coffret → tableau | 6 mm² | 16 mm² avec parafoudre |
| Câble de terre | 6 mm² | 10 mm² conseillé |
Si la distance entre les panneaux et le coffret dépasse 30 mètres, faites vérifier la section par un électricien. Une chute de tension trop importante réduit la production et peut faire chauffer le câble.
Selon les guides techniques de Civisol, la section minimale du câble pour relier le champ de panneaux solaires au coffret de protection est de 6 mm² ; elle passe à 16 mm² si le coffret est équipé d’un parafoudre (2026). Je valide ces chiffres sur le terrain depuis des années.
Les câbles et les coffrets sont dimensionnés, reste à savoir sur quel tableau on raccorde.
Raccordement en monophasé ou triphasé : quel schéma choisir pour votre tableau ?
La question du monophasé et du triphasé revient à chaque chantier. La réponse tient en un mot : la puissance.
Installation monophasée : le schéma classique des maisons individuelles
La plupart des maisons sont en monophasé. L’onduleur est raccordé sur la phase unique du tableau. Selon ENI Plénitude, en monophasé, le raccordement de l’onduleur au tableau électrique est adapté lorsque la puissance installée est inférieure à 6 kVA (2026).
Installation triphasée : répartition de la production sur 3 phases
Au-dessus de 6 kVA, le triphasé s’impose. Selon ENI Plénitude, le schéma triphasé est indispensable pour les installations de puissance supérieure, jusqu’à 36 kVA, et permet d’alimenter des appareils très énergivores (2026). L’onduleur triphasé répartit la production sur les trois phases.
Onduleur monophasé sur tableau triphasé : ce qu’il faut savoir
Un onduleur monophasé peut être raccordé sur une installation triphasée, avec une puissance maximale injectée limitée à 6 kVA. Dans ce cas, la production doit être répartie intelligemment, pour ne pas surcharger une seule phase. L’équilibrage des phases est essentiel.
Équilibrage des phases : répartir la production et la consommation entre les trois phases pour éviter qu’une phase soit surchargée pendant que les autres ne servent à rien. Ça se règle en une demi-journée si on sait ce qu’on fait, mais ça demande une étude du tableau.
Le choix du contrat change la configuration du compteur, voyons ce qui se passe concrètement.
Autoconsommation totale ou revente du surplus : quel raccordement au tableau électrique ?
Le schéma physique reste le même, que vous consommiez tout ou que vous vendiez le surplus. Mais l’équipement autour du compteur change.
Schéma en autoconsommation totale
En autoconsommation totale, pas d’injection vers le réseau. On ajoute un transducteur photovoltaïque pour mesurer la production et piloter les consommations. Le compteur Linky est configuré pour ne pas comptabiliser l’injection.
Schéma en autoconsommation avec revente du surplus
En revente du surplus, le schéma de raccordement kit solaire autoconsommation tableau électrique est identique, mais on ajoute un transducteur et Linky est paramétré pour mesurer l’injection. L’installation est raccordée au réseau Enedis, avec un contrat de vente.
Les démarches Enedis pour la mise en service
Avant de mettre en service, il faut une attestation de conformité, souvent délivrée par le Consuel. Enedis vérifie ensuite le schéma et le compteur. Sans ce sésame, pas de mise en service.
| Type de contrat | Équipement ajouté | Sortie du courant | Exemple de schéma |
|---|---|---|---|
| Autoconsommation totale | Transducteur photovoltaïque | Production consommée directement | Kit solaire autoconsommation avec micro-onduleurs |
| Vente du surplus | Linky configuré + transducteur | Injection du surplus sur le réseau | Onduleur central avec contrat EDF OA |
Venons-en aux questions que tout le monde se pose sur les kits vendus en grande surface.
Kit solaire plug and play : peut-on vraiment le brancher au tableau électrique ?
Les kits solaires plug and play ont envahi le marché. Le nom fait rêver, la réalité est plus nuancée.
Branchement sur prise : avantages et limites
Un kit solaire collé sur une prise domestique est toléré si la puissance reste faible. La prise doit être protégée et le circuit ne doit pas déjà alimenter des appareils énergivores. Au-delà d’une certaine puissance, le branchement sur prise n’est plus acceptable, et le passage par le tableau devient indispensable.
Branchement direct au tableau : quand est-ce indispensable ?
Dès que la puissance dépasse le seuil réglementaire, le branchement direct au tableau est obligatoire. Le circuit doit être protégé par un disjoncteur dédié et un coffret de protection. C’est le seul moyen de garantir la sécurité des personnes et du matériel.
La puissance d’un kit sur prise est limitée. Un branchement au tableau doit passer par un coffret de protection. Ne laissez pas un vendeur vous faire croire que tout se branche sur une prise. Je dis pas ça pour faire peur, je dis ça parce que c’est vrai.
Avant de mettre sous tension, l’installation doit passer une dernière bataille : celle des vérifications.
Erreurs à éviter et vérifications finales avant mise sous tension
Sur les chantiers que je reprends, les mêmes erreurs se répètent. Voici les sept plus courantes, et la liste de contrôle que j’applique à chaque fin de chantier.
Les 7 erreurs les plus courantes
- Ne pas couvrir les panneaux pendant l’installation.
- Oublier la mise à la terre du cadre et des supports.
- Utiliser une section de câble trop faible.
- Zapper le parafoudre.
- Brancher le circuit solaire sur une ligne existante.
- Inverser les polarités DC.
- Installer l’onduleur dans un local trop chaud ou sans ventilation.
Checklist de mise en service
- Panneaux couverts pendant le raccordement.
- Câbles hors tension, vérifiés au multimètre.
- Terre connectée et contrôlée.
- Voyants des micro-onduleurs au vert.
- Coffrets fermés et étiquetés.
- Disjoncteur validé par un électricien.
- Compteur Linky configuré par Enedis.
Cette checklist, je l’ai appliquée des centaines de fois. Un fil qui tient, ça se voit pas. Une installation vérifiée, ça se sent.
Questions fréquentes
Quel est le schéma de raccordement d’un panneau solaire au tableau électrique ?
Le circuit suit toujours le même ordre : panneaux solaires, onduleur, coffret de protection, tableau électrique, compteur. L’onduleur convertit le courant continu en courant alternatif avant d’alimenter le tableau.
Peut-on brancher un panneau solaire directement sur une prise ?
Certains kits plug and play se branchent sur prise, mais la puissance est limitée et le branchement doit respecter la réglementation. Pour une installation plus puissante, un raccordement direct au tableau avec un coffret de protection est recommandé.
Quelle section de câble pour un panneau solaire ?
La section minimale est de 6 mm² pour relier le champ de panneaux au coffret de protection. Si le coffret est équipé d’un parafoudre, la section passe à 16 mm².
Faut-il un coffret de protection entre l’onduleur et le tableau électrique ?
Oui, le coffret de protection AC est obligatoire. Il protège l’installation contre les surintensités et les défauts d’isolement et permet de couper la production solaire.
Quel disjoncteur pour des panneaux solaires ?
Le disjoncteur doit être adapté à la puissance de l’onduleur et au type de raccordement, monophasé ou triphasé. Un électricien doit valider son calibre et son pouvoir de coupure.
Comment raccorder des panneaux solaires en triphasé ?
L’onduleur triphasé injecte la production sur les trois phases du tableau. Il faut équilibrer la consommation entre les phases pour éviter les surcharges et les disjonctions.
Quelle différence entre autoconsommation totale et revente du surplus pour le branchement ?
Le schéma de branchement reste identique, mais en revente du surplus on ajoute un transducteur et le compteur Linky est configuré pour mesurer l’injection. L’installation est alors raccordée au réseau Enedis.
Voilà le schéma de câblage photovoltaïque au tableau électrique, appliquez-le
Le schéma de câblage photovoltaïque au tableau électrique tient en une idée : les panneaux produisent du courant continu, l’onduleur le transforme en courant alternatif, et le coffret de protection protège tout le monde, matériel et humains. Vous avez maintenant les étapes, les sections de câble et les pièges à éviter.
Restent les normes, qui ne sont pas faites pour embêter les artisans. Elles protègent celui qui fait les travaux et celui qui vit dans la maison. Je l’ai vu cent fois sur les chantiers : une installation propre, ça se remarque. Un raccordement bâclé, ça se paye longtemps.
Et si vous imprimiez ce schéma de raccordement pour le montrer à votre électricien avant de démarrer les travaux ?
