Disjoncteur tableau électrique : guide complet pour choisir, installer et sécuriser votre installation

Temps de lecture : 16 min

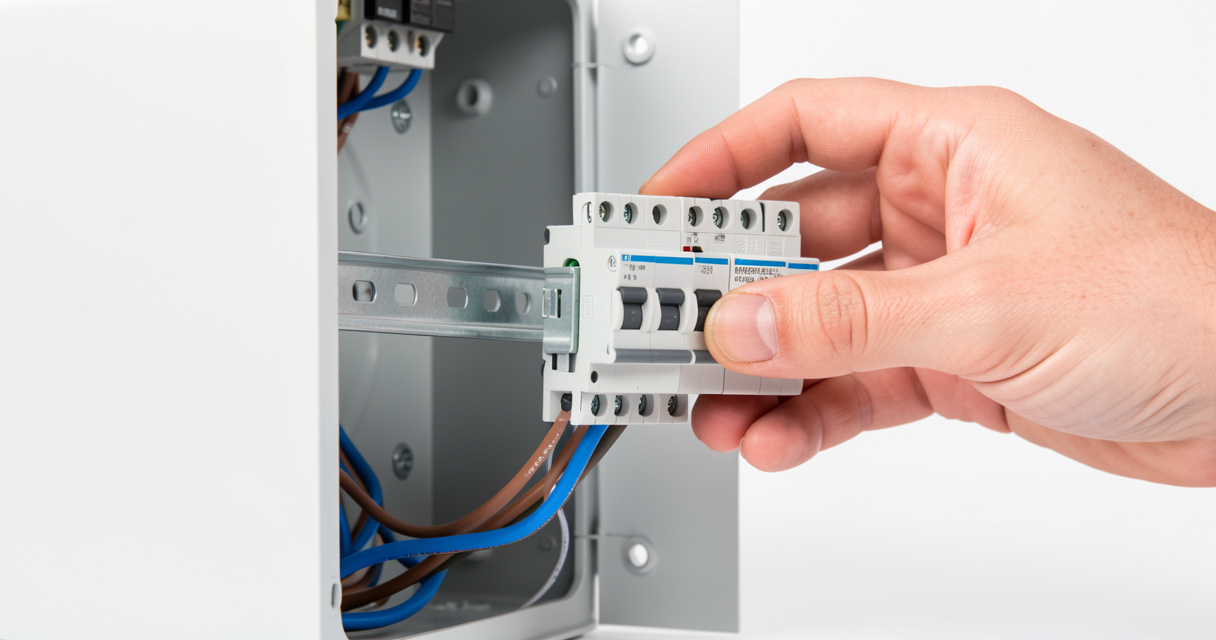

Qu’est‑ce qu’un disjoncteur dans un tableau électrique ?

Un disjoncteur est un interrupteur automatique. Quand le courant dépasse une certaine valeur (surcharge) ou quand il y a un court‑circuit, il coupe. Point final. Ça paraît simple, mais sur le terrain je vois encore des installations où on a confondu disjoncteur et interrupteur différentiel. Ce n’est pas la même bête.

Dans un tableau électrique, chaque circuit doit avoir son propre disjoncteur divisionnaire. Le disjoncteur de branchement (celui d’EDF) protège toute l’installation, mais les divisionnaires protègent chaque ligne indépendamment. Sans eux, un défaut sur une prise ferait sauter tout le logement – et ce serait dangereux.

Rôle du disjoncteur de branchement

Le disjoncteur de branchement, c’est le général. Il est placé en amont de tout, souvent dans un coffret scellé par le fournisseur d’énergie. Son rôle : protéger l’ensemble de l’installation et couper le courant en cas de défaut majeur. Mais attention : il ne remplace pas les disjoncteurs divisionnaires. Un seul disjoncteur pour toute la maison, c’est non conforme et risqué – je l’ai vu une fois chez un particulier qui avait bricolé…

Différence avec l’interrupteur différentiel

L’interrupteur différentiel détecte les fuites de courant vers la terre (protection des personnes). Le disjoncteur détecte les surintensités. Les deux sont complémentaires. Sur un tableau conforme, vous avez un ou deux interrupteurs différentiels en tête de rangée, et derrière, les disjoncteurs divisionnaires. Je dis ça parce que c’est vrai : ne mettez pas un disjoncteur différentiel à la place d’un simple disjoncteur – ça coûte plus cher et ça n’apporte rien de plus pour un circuit classique.

Posez la question à n’importe quel électricien sérieux : un tableau bien fait, c’est un tableau où chaque circuit est protégé par le bon calibre, avec le bon DDR en amont.

Les différents types de disjoncteurs pour tableau électrique

Il existe plusieurs familles. Si vous ouvrez un catalogue, vous allez voir des disjoncteurs divisionnaires avec des courbes B, C, D, des disjoncteurs différentiels, et le disjoncteur de branchement. Voici de quoi vous y retrouver.

Disjoncteur divisionnaire standard

Le plus courant. Son calibre va de 2 à 63 A, et sa courbe (B, C, D) définit la rapidité de déclenchement. Pour un usage domestique, la courbe C est la norme. Courbe B pour les longues longueurs de câble, courbe D pour les moteurs (gros appels de courant).

Disjoncteur différentiel (DDR)

Il combine les deux protections : surintensité ET fuite de courant. On l’utilise sur les circuits qui nécessitent une protection différentielle renforcée (prises de courant, éclairage, cuisine). Mais attention : la norme NF C 15‑100 impose un interrupteur différentiel en tête de rangée, et les disjoncteurs divisionnaires viennent ensuite. Le disjoncteur différentiel est une solution tout‑en‑un, mais plus chère et moins flexible.

Disjoncteur de branchement

C’est celui qui est posé par Enedis. Son rôle est de couper l’alimentation générale. En rénovation, vous ne changez que les divisionnaires.

Type	Fonction	Utilisation typique	Exemple de calibre
Divisionnaire courbe C	Surcharge + court‑circuit	Éclairage, prises, chauffage	16 A / 20 A / 32 A
Différentiel (DDR)	Surcharge + court‑circuit + fuite	Prises en extérieur, cuisine	25 A / 40 A, 30 mA
Branchement	Général	Aval compteur	30 A à 90 A

Avertissement : ne confondez jamais un disjoncteur et un interrupteur différentiel – leurs rôles sont complémentaires. Un DDR seul ne protège pas contre les surcharges.

Comment choisir le bon calibre de disjoncteur ?

Voici la question que je reçois le plus sur les chantiers : « Gérard, quel calibre pour mon câble de 1,5 mm² ? » La réponse est simple : 16 A maximum, pour une section de 1,5 mm². C’est écrit dans la NF C 15‑100, mais je vous donne le tableau directement.

Section du câble (mm²)	Calibre max du disjoncteur (A)	Usage typique
1,5	16	Éclairage, volets roulants (max 8 points)
2,5	20	Prises standard (max 12 prises), circuits spécialisés (lave‑linge)
4	25	Prises de cuisine (max 6), four (si câble 4 mm²)
6	32	Plaques de cuisson, chauffe‑eau instantané
10	40	Cuissinière, climatisation puissance élevée

Ce tableau est votre mémo de base. Ne dépassez jamais le calibre max pour une section donnée, sous peine de faire fondre le câble avant que le disjoncteur ne coupe. Je l’ai vu une fois dans une rénovation à Aix : du 2,5 mm² avec un disjoncteur 32 A. Le propriétaire se demandait pourquoi son tableau sentait le brûlé…

Cas particuliers : volets roulants, plaques, climatisation

Pour un volet roulant, un disjoncteur 16 A avec câble 1,5 mm² suffit. Pour une plaque de cuisson, c’est 32 A en 6 mm². Une clim split monobloc demande souvent 20 A en 2,5 mm². Vérifiez toujours la fiche technique de l’appareil.

Un fil qui tient, ça se voit pas. Un fil qui lâche, ça s’entend (et ça sent mauvais).

Norme NF C 15‑100 : les règles à respecter pour votre tableau

La NF C 15‑100, ce n’est pas un livre de recettes. C’est le minimum vital pour éviter l’incendie et l’électrocution. Voici les points qui concernent directement votre tableau.

Protection différentielle obligatoire

Chaque circuit doit être protégé par un dispositif différentiel résiduel (DDR) de 30 mA pour les circuits prises et éclairage. En tête de rangée, on place un interrupteur différentiel 40 A type AC (ou type A pour les circuits spécialisés). La norme limite à 8 disjoncteurs divisionnaires par interrupteur différentiel. Au‑delà, on ajoute un deuxième DDR.

Nombre de points par circuit

Pour un disjoncteur 16 A (1,5 mm²) : maximum 8 points d’éclairage. Pour un 20 A (2,5 mm²) : maximum 12 prises. Ces limites ne sont pas là pour embêter les artisans – elles évitent la surcharge en usage intense.

Étiquetage et repérage

Chaque disjoncteur doit être clairement étiqueté : « Salon – prises », « Cuisine – plaques », etc. Le schéma unifilaire doit être collé à l’intérieur de la porte du tableau. Combien de chantiers repris j’ai vus sans aucune étiquette ? Trop. La norme l’exige, et c’est pour votre sécurité – si un jour vous devez couper un circuit, vous devez savoir lequel.

Je dis pas ça pour faire peur, je dis ça parce que c’est vrai.

• Disjoncteur général accessible
• Interrupteur différentiel 30 mA obligatoire pour prises/éclairage
• Parafoudre si la commune est en zone à risque (regardez la fiche UTE)
• Étiquettes lisibles et schéma unifilaire attaché

Pour une rénovation, faites toujours valider la conformité par un pro – la garantie décennale vaut de l’or.

Ajouter un disjoncteur dans un tableau électrique : étapes détaillées

Vous avez besoin d’un circuit supplémentaire (nouvelle prise, climatisation). Voici comment procéder, pas à pas, comme je le fais sur les chantiers depuis 40 ans.

Étape 1 : Sécurité et préparation

Coupez le disjoncteur général. Pas de discussion. Ensuite, prenez votre VAT (vérificateur absence tension) et testez qu’il n’y a plus de courant sur les bornes du tableau. Un VAT, c’est 20 €, ça vous sauve la vie – je ne comprends pas qu’on bricole sans.

Étape 2 : Ouverture du tableau et repérage

Retirez la porte ou le capot. Regardez s’il reste de la place sur le rail DIN. Si le rail est plein, il faudra peut‑être remplacer un disjoncteur ou ajouter un petit tableau déporté – mais ça, c’est un autre chantier.

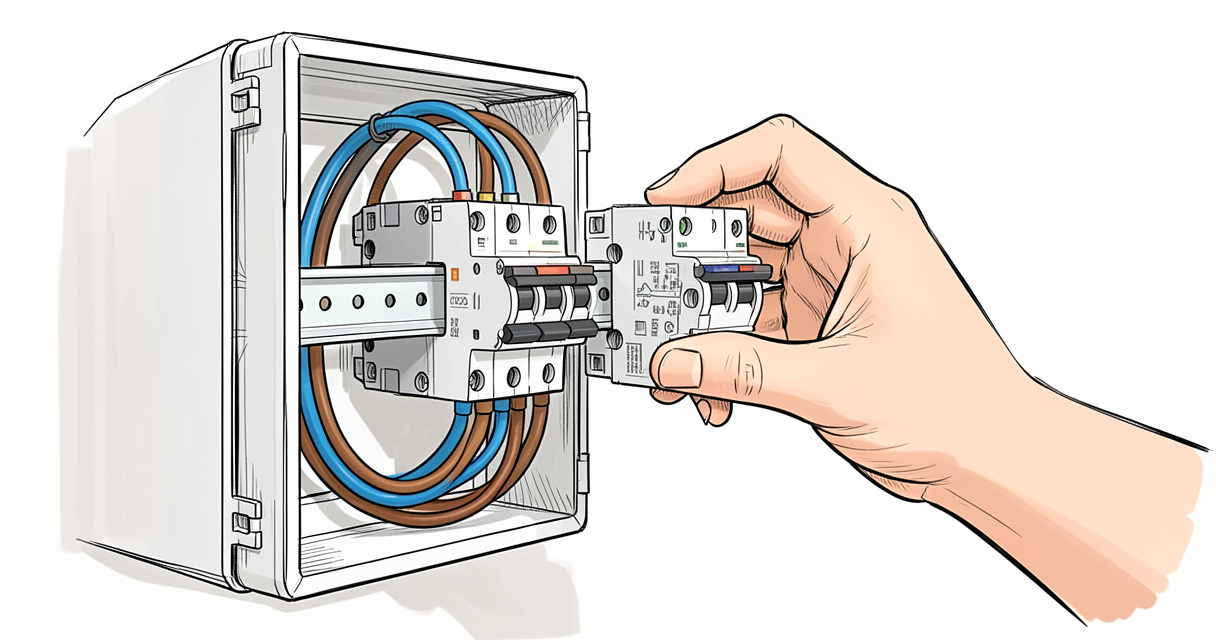

Étape 3 : Clipser le disjoncteur

Choisissez le disjoncteur avec le bon calibre (voir tableau plus haut). Clipsez‑le sur le rail DIN. Vérifiez qu’il est bien enclenché – un déclic franc, ça s’entend.

Étape 4 : Raccordement avec peigne ou fils

Si votre tableau a déjà des peignes de raccordement (barres cuivre), il suffit de glisser le nouveau disjoncteur dans le peigne. Sinon, vous devez raccorder la phase et le neutre avec des fils. La phase arrive sur la borne du haut – attention : l’arrivée par le haut est standard. Le neutre vient du peigne neutre ou d’un autre disjoncteur si le circuit est monophasé.

Un conseil : utilisez un tournevis dynamométrique. Le couple de serrage recommandé est généralement 1,5 Nm. Trop serré, vous abîmez les vis ; pas assez, le fil peut se déconnecter et chauffer.

Étape 5 : Test et étiquetage

Refermez tout, remettez le général, testez le circuit avec une lampe ou un appareil. Ensuite, étiquetez immédiatement. « Nouveau circuit – bureau ». C’est fait ? Bravo. Vous venez de gagner du temps pour la prochaine intervention.

Un jour, sur une rénovation à Marseille, j’ai oublié d’étiqueter un circuit. Résultat : 30 minutes à chercher quel disjoncteur protège la prise du salon. Depuis, je suis la norme à la lettre – et je grave le nom au marqueur avant même de remettre le courant.

Erreurs fréquentes à éviter lors de l’installation d’un disjoncteur

J’ai repris des centaines de chantiers. Voici les erreurs que je vois le plus souvent – et comment les éviter.

Mauvais couple de serrage

Un fil mal serré, ça chauffe. Avec le temps, la connexion se dégrade, l’arc électrique apparaît, et l’incendie guette. La solution : un tournevis dynamométrique à 1,5 Nm. C’est pas cher, c’est efficace.

Utilisation d’une section de câble trop faible

Un disjoncteur 32 A sur du 1,5 mm², c’est la garantie de faire fondre le câble avant que le disjoncteur ne déclenche. La règle : 1,5 mm² ≤ 16 A ; 2,5 mm² ≤ 20 A ; 6 mm² ≤ 32 A.

Oubli de l’étiquetage

Je le répète : étiquetez ! Ça prend dix secondes, ça évite des recherches interminables.

• Vérifiez que le disjoncteur est bien du même type que les autres (courbe C pour domestique).
• Ne branchez jamais la phase et le neutre inversés sur un disjoncteur unipolaire + neutre.
• Assurez‑vous que le peigne coupe bien le courant en position OFF.

Utilisez un tournevis dynamométrique – c’est mon astuce numéro un. Si vous n’en avez pas, empruntez‑en un. Ça se règle en une demi‑journée si on sait ce qu’on fait.

Questions fréquentes sur le disjoncteur tableau électrique

Peut‑on ajouter un disjoncteur dans un tableau sans couper le courant général ?

Non, c’est extrêmement dangereux. Coupez le général, vérifiez avec un VAT. Pas de compromis.

Combien de disjoncteurs peut‑on brancher sur un même interrupteur différentiel ?

La norme NF C 15‑100 limite à 8 disjoncteurs divisionnaires par DDR de type AC. Au‑delà, il faut ajouter un deuxième interrupteur différentiel.

Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?

Le disjoncteur protège contre les surcharges/courts‑circuits. L’interrupteur différentiel protège les personnes contre les fuites de courant. Les deux sont complémentaires.

Comment savoir si un disjoncteur est défectueux ?

Un disjoncteur qui déclenche souvent sans raison, qui a du mal à rester en position ON, ou qui présente des marques de brûlure doit être remplacé.

Quel disjoncteur pour une plaque de cuisson ?

Il faut un disjoncteur de 32 A (section de fil 6 mm²) et un câble dédié protégé par un interrupteur différentiel 30 mA.

Est‑ce qu’un disjoncteur peut être installé à l’extérieur du tableau ?

Non, les disjoncteurs divisionnaires doivent être montés dans un tableau électrique fermé, conforme IP, pour garantir la protection mécanique et électrique.

Faut‑il un disjoncteur par circuit ou un seul pour toute la maison ?

Chaque circuit doit avoir son propre disjoncteur divisionnaire (calibre adapté). Un seul disjoncteur pour toute la maison serait dangereux et non conforme.

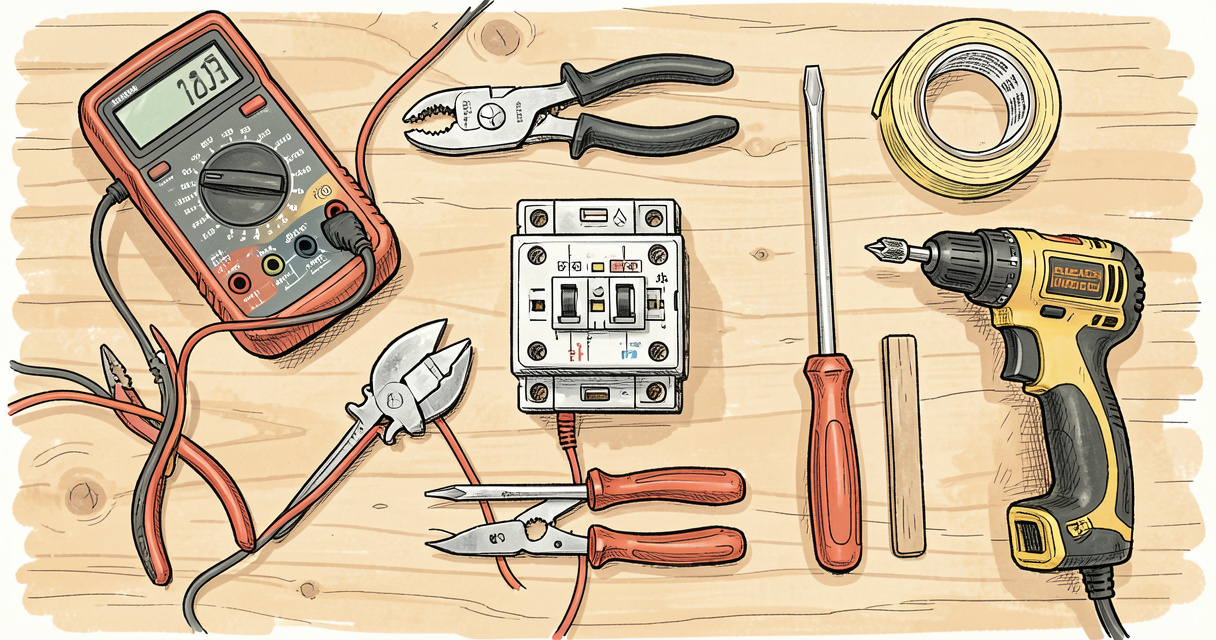

Outils essentiels pour installer un disjoncteur en toute sécurité

Avant de commencer, rassemblez ces outils :

• VAT (vérificateur absence tension) – obligatoire, pas un multimètre bas de gamme
• Tournevis plat et cruciforme
• Pince à dénuder (celle qui ne coupe pas les brins)
• Pince coupante
• Tournevis dynamométrique (1,5 Nm)
• Marqueur indélébile ou étiquettes adhésives

Le VAT est votre meilleur ami. Ne l’oubliez jamais.

Pour finir : un dernier conseil de terrain

Nous avons vu les bases : le rôle du disjoncteur, les types, le choix du calibre, la norme NF C 15‑100, les étapes d’installation, les erreurs à éviter. Rappelez‑vous ces points :

• Le disjoncteur protège vos circuits des surcharges et courts‑circuits.
• Respectez toujours la correspondance calibre / section de câble et les exigences de la NF C 15‑100.
• L’installation doit se faire hors tension avec les bons outils, et chaque circuit doit être repéré.
• En cas de doute, faites appel à un professionnel qualifié (moi ou un autre).

Et vous, avez‑vous vérifié la conformité de votre tableau électrique dernièrement ? Une petite vérification aujourd’hui peut éviter un grand incident demain. Je ne dis pas ça pour faire peur, je dis ça parce que c’est vrai – et parce que je l’ai vu cent fois sur les chantiers.
