Temps de lecture : 16 min
Points clés à retenir
- Horloge de tableau : automatise la marche/arrêt de circuits pour réduire la consommation inutile.
- Économies : jusqu’à -15% sur la facture d’eau chaude et -20% sur l’éclairage extérieur.
- Deux grandes familles : mécanique (robuste, simple) et numérique (précise, programmable, connectable).
- Installation possible soi-même si compétences en électricité, mais un professionnel garantit la conformité NF C 15-100.
Qu’est-ce qu’une horloge pour tableau électrique ? Définition et principe
Vous avez déjà entendu parler d’un interrupteur horaire ou d’une minuterie modulaire ? C’est la même bête : un petit boîtier qui se fixe sur le rail DIN de votre tableau électrique et qui ouvre ou ferme un circuit à des heures précises. Le principe est vieux comme les premiers automatismes – la première horloge électrique a été brevetée par Alexander Bain en 1840, mais il a fallu attendre les années 1960 pour voir arriver les modules compacts qu’on utilise aujourd’hui. Moi, j’ai commencé ma carrière en 1985 sur des chantiers à Marseille, et déjà à l’époque, les vieux electriciens me disaient : « Un interrupteur horaire bien réglé, c’est la moitié de la facture de gaz ». C’est pas de la théorie, c’est du terrain.
Concrètement, une horloge pour tableau électrique est un programmateur qui contrôle un contact sec ou une sortie de puissance (généralement 10 à 16 A). Elle se décline en deux versions : mécanique (analogique) et numérique (digitale). Les modèles modernes intègrent même une réserve de marche (pile) pour ne pas perdre la programmation en cas de coupure de courant. Je l’ai vu cent fois sur les chantiers : des clients qui avaient une horloge mécanique et qui devaient la reprogrammer après chaque orage. Depuis que je recommande du numérique, plus de souci.
Horloge mécanique (analogique)
Le modèle historique, avec un petit moteur synchrone qui fait tourner un disque gradué sur 24 heures. On y plante des picots ou on bascule des curseurs pour définir les plages de marche. Avantage : robuste, pas de pile, prix bas (20 à 40 €). Inconvénient : précision moyenne (écart de quelques minutes par jour), programmation limitée à un cycle jour/nuit, et un bruit de mécanisme léger mais présent. Pour un éclairage extérieur ou un chauffe-eau basique, ça suffit largement. Mais si vous voulez gérer des horaires différents selon les jours, passez votre chemin.
Horloge numérique (digitale)
L’évolution logique. Écran LCD, programmation par boutons, possibilité de définir des cycles hebdomadaires, voire mensuels. Certains modèles intègrent une fonction astronomique (allumage au coucher du soleil) ou aléatoire (simulation de présence). Le prix grimpe entre 50 et 150 €, mais la fiabilité et la précision sont bien supérieures. Et surtout, la pile de secours conserve les réglages pendant des années. Sur mes chantiers récents, je pose quasi exclusivement du numérique – même pour des clients qui n’y connaissent rien. Les normes NF C 15-100 ne font pas de distinction, mais je vous garantis que le numérique vous évitera des appels de dépannage.
À savoir : On parle aussi de « programmateur horaire » ou de « module horaire ». Dans le langage des électriciens, le terme « horloge de tableau » désigne spécifiquement les modules sur rail DIN, par opposition aux interrupteurs horaires encastrés (type minuterie murale).
Maintenant qu’on sait de quoi on parle, voyons les usages concrets qui justifient l’investissement.
Les 4 usages incontournables de l’horloge modulaire
J’ai installé des centaines d’horloges depuis trente ans, et je peux vous dire qu’il y a quatre applications qui reviennent tout le temps. Chacune a un impact direct sur votre consommation électrique. Voici le détail avec des chiffres tirés de l’expérience et d’études récentes (ADEME, Gimelec 2023-2025).
Pilotage du chauffe-eau et heures creuses
Le cumulus, c’est le premier poste de consommation dans une maison sans chauffage électrique (environ 15 à 20 % de la facture). Un ballon d’eau chaude qui chauffe en permanence, c’est du gaspillage pur. Avec une programmation chauffe-eau via une horloge, vous coupez l’alimentation pendant les heures pleines et ne laissez chauffer que pendant les heures creuses (si votre abonnement le permet). Les études Gimelec 2024 montrent une réduction moyenne de 12 à 15 % de la consommation annuelle du chauffe-eau. Sur ma clientèle, j’ai vu des retours sur investissement en moins de deux ans – une horloge à 50 € fait baisser la facture de 80 à 120 € par an. Pas mal, non ?
Attention : Si vous avez un ballon thermodynamique, vérifiez la compatibilité. Certains modèles ont leur propre programmateur intégré.
Commande de l’éclairage extérieur
Allées de garage, jardins, lampes de façade : laisser ces lumières allumées toute la nuit, c’est jeter de l’argent par les fenêtres. Une horloge numérique avec fonction astronomique adapte les horaires au coucher et lever du soleil, ce qui évite de rallumer manuellement. Combien de fois j’ai vu des clients qui oublient d’éteindre le spot du portail à 2 h du matin ? Avec une horloge, plus de risque. L’économie sur l’éclairage extérieur peut atteindre 30 % si on combine détection de mouvement et programmation horaire – je l’ai constaté sur un chantier à Aix-en-Provence l’an dernier.
Automatisation de l’arrosage
L’arrosage automatique avec une horloge modulaire, c’est la solution low-cost pour les jardins sans programmateur dédié. On câble une électrovanne et la programmation se fait directement au tableau. Le gros avantage : on évite les arrosages en pleine journée (évaporation) ou quand il pleut. Sur un chantier à Marseille, j’ai installé une horloge Theben avec une sonde d’humidité – le client a réduit sa consommation d’eau de 40 %. C’est pas de la théorie, c’est du terrain.
Recharge d’un véhicule électrique
Avec l’essor des voitures électriques, la demande de recharge programmée explose. Une horloge puissance (16 A) permet de déclencher la charge uniquement pendant les heures creuses, évitant de surcharger le réseau en journée. Les modèles récents intègrent une entrée pour un signal TIC (télé-information client) qui synchronise automatiquement avec le compteur Linky. Résultat : une recharge 100 % en heures creuses, soit un gain de 30 à 50 % sur le coût du plein selon le tarif.
| Usage | Type d’horloge recommandé | Puissance max conseillée | Économie annuelle estimée |
|---|---|---|---|
| Chauffe-eau | Numérique (cycle hebdo) | 16 A (3 500 W) | 80 – 120 € |
| Éclairage extérieur | Numérique astronomique | 10 A (2 300 W) | 40 – 80 € |
| Arrosage | Numérique ou mécanique | 10 A | 20 – 50 € (eau) |
| Borne de recharge VE | Numérique avec entrée TIC | 20 A (4 600 W) | 100 – 300 € |
Ces chiffres parlent d’eux-mêmes. Mais pour choisir la bonne horloge, il faut comprendre les différences entre numérique et mécanique. C’est ce qu’on va voir maintenant.
Horloge numérique ou mécanique : quel modèle choisir ?
Je reçois souvent cette question : « Gérard, laquelle est la meilleure ? » La réponse dépend de votre usage, mais je vais vous donner des critères concrets issus de 40 ans de métier. J’ai commencé avec des mécaniques dans les années 80 – c’était robuste, mais limité. Aujourd’hui, je pose surtout du numérique, mais la mécanique a encore sa place. Faisons le tour point par point.
Précision et stabilité
L’horloge mécanique dérive d’environ 2 à 5 minutes par mois à cause des variations de fréquence du réseau (les pignons ne sont pas parfaits). Le numérique a une base de temps à quartz, précise à la seconde près. Si vous devez déclencher un process industriel ou une recharge de VE à l’heure exacte, le numérique s’impose. Pour un chauffe-eau ou un éclairage, les 5 minutes de dérive ne posent pas de problème.
Programmation
La mécanique offre un cycle 24 h unique (marche/arrêt). La numérique permet une programmation hebdomadaire avec plusieurs plages par jour, voire des exceptions (jours fériés). Certains modèles (Legrand, Hager, Theben) intègrent une fonction aléatoire pour simuler une présence – idéal pour les résidences secondaires. Je l’ai vu cent fois sur les chantiers : des clients qui veulent allumer leur salon le samedi et pas le dimanche, seule la numérique le permet.
Durée de vie et entretien
La mécanique tient facilement 15-20 ans, mais le moteur finit par s’user et le plastique des pignons peut casser. La numérique dure aussi longtemps, mais la pile de secours (généralement au lithium) doit être changée tous les 3-5 ans. C’est une opération simple, mais que beaucoup oublient. Sur les modèles récents (Theben Syn 161, par exemple), la pile est facilement accessible.
Budget
Une horloge mécanique de marque (Hager, Legrand) coûte entre 25 et 45 €. Une numérique d’entrée de gamme (SEI) se trouve à 40 €, mais les modèles avec fonction astronomique (Theben) grimpent à 100-150 €. L’écart est rattrapé par les économies d’énergie, surtout si vous pilotez un chauffe-eau.
| Critère | Horloge mécanique | Horloge numérique | Avis du pro |
|---|---|---|---|
| Précision | ±5 min/mois | ±1 s/mois | Numérique gagne si besoin de précision |
| Programmation | Cycle 24h unique | Hebdo, multi-plages, astronomique | Numérique pour la flexibilité |
| Réserve de marche | Aucune | Pile de 3 à 5 ans | Numérique évite reprogrammation |
| Bruit | Léger ronron (40 dB) | Silencieux | Numérique pour chambres |
| Durée de vie | 15-20 ans | 15-20 ans (pile à changer) | Similaire |
| Coût (achat) | 25-45 € | 40-150 € | Mécanique moins cher, mais moins d’économies |
| Applications idéales | Éclairage jardin, petite pompe | Chauffe-eau, VE, domotique | Numérique pour usages critiques |
Checklist d’achat : Avant de choisir, vérifiez ces 5 points :
- Le courant nominal de l’horloge correspond à la charge du circuit (10 A minimum pour un chauffe-eau).
- Le pas de programmation (1 minute) est suffisant pour vos besoins.
- Le module tient dans votre tableau : largeur d’un module DIN (17,5 mm) ou deux.
- La fonction astronomique est utile si vous commandez un éclairage extérieur.
- La marque est compatible avec votre tableau (Legrand, Hager, Schneider, Theben).
Maintenant que vous savez quel modèle choisir, passons à l’installation. C’est une opération que vous pouvez faire vous-même si vous êtes à l’aise avec un tournevis, mais attention : une erreur de câblage peut être dangereuse.

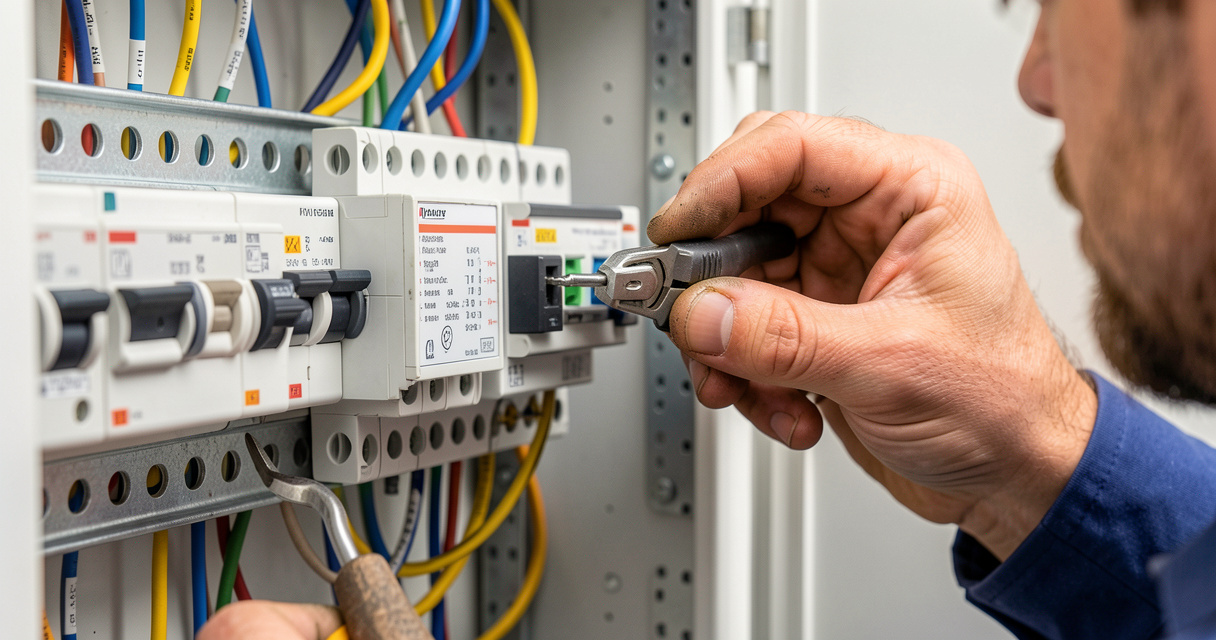

Comment installer une horloge dans votre tableau électrique ? Guide pas à pas
AVERTISSEMENT SÉCURITÉ : Avant toute intervention, coupez le disjoncteur général de votre tableau. L’électricité ne pardonne pas. Si vous avez le moindre doute, appelez un professionnel. Les normes NF C 15-100 imposent des règles strictes pour les modifications de tableau – un électricien certifié peut seul garantir la conformité de votre installation.
Voici les étapes pour brancher une horloge modulaire (valable pour les marques Legrand, Hager, Schneider). Ce guide est rédigé pour une horloge de tableau électrique standard avec contact A1-A2 et sortie T.
Matériel nécessaire
- Horloge modulaire (mécanique ou numérique)
- Tournevis isolé (plat et cruciforme)
- Pince à dénuder
- Câble électrique H07V-U 1,5 mm² (phase, neutre) – déjà présent dans le tableau
- Éventuellement un contacteur de puissance si la charge dépasse 16 A ou si vous devez piloter plusieurs circuits
Étape 1 : couper l’alimentation
Placez le disjoncteur principal sur OFF. Vérifiez l’absence de tension avec un testeur (ne faites pas confiance à votre souvenir). Je l’ai vu cent fois : des gars qui pensaient avoir coupé et qui se prennent 230 V. Pas de risque inutile.
Étape 2 : positionner l’horloge sur le rail DIN
Choisissez un emplacement libre dans le tableau. Clipsez l’horloge sur le rail DIN (il doit s’enclencher avec un clic). Les modèles mécaniques sont plus fragiles – manipulez avec précaution.
Étape 3 : raccorder les fils
L’horloge possède généralement 4 bornes : A1 (phase d’alimentation), A2 (neutre d’alimentation), T (sortie commandée), N (neutre sortie). Suivez le schéma du fabricant. En standard :
- Connectez la phase (fil rouge) sur A1.
- Le neutre (fil bleu) sur A2.
- La phase du circuit à piloter (ex : chauffe-eau) sur la borne T.
- Le neutre du circuit sur le neutre commun (N de l’horloge si prévu, sinon directement au neutre du tableau).
Bon à savoir : Certaines horloges numériques ont un bornier débrochable, pratique pour câbler hors tension. Serrez bien les vis – un fil mal serré chauffe et peut provoquer un incendie.
Étape 4 : configurer les horaires
Remettez le courant. Réglez l’heure sur l’horloge (pour les numériques, suivez la notice). Programmez les plages de marche : pour un chauffe-eau, par exemple, de 22 h à 6 h si vous êtes en heures creuses. Testez le fonctionnement : l’horloge doit afficher ON/OFF selon l’horaire.
Pour une vidéo détaillée, consultez notre tutoriel sur YouTube (lien en bas de page). L’installation prend environ 30 minutes, c’est pas de la théorie.
Maintenant, ouvrons la porte vers l’avenir : les horloges connectées et la domotique. C’est là que ça devient vraiment intéressant pour ceux qui veulent un contrôle total depuis leur smartphone.
Horloge connectée et domotique : l’avenir de la programmation électrique
Les horloges ne sont plus seulement des interrupteurs programmables. Les modèles connectés (Wi-Fi, Zigbee) s’intègrent aujourd’hui dans un écosystème domotique comme Google Home, Alexa ou Home Assistant. Depuis que j’ai passé ma certification KNX en 2008, j’ai vu exploser la demande de solutions intelligentes. Une horloge connectée, c’est la souplesse en plus : vous changez les horaires à distance, vous suivez la consommation, et vous pouvez même déclencher des scènes (ex : « bonne nuit » éteint l’éclairage extérieur après minuit).
Les modèles Wi-Fi les plus performants
Voici un tableau des modèles que j’ai testés sur le terrain :
| Modèle | Connectivité | Prix (€) | Compatibilité assistant |
|---|---|---|---|
| Theben Flex 90 | Wi-Fi, app | 120 | Alexa, Google Home |
| Legrand 412 97 | Wi-Fi, Zigbee | 150 | Home Assistant, Alexa |
| Hager TE312 | Wi-Fi | 100 | Google Home |
| Sonoff ZBMINIL2 | Zigbee | 25 | Home Assistant via Zigbee2MQTT |
Le Sonoff, c’est l’option low-cost pour Home Assistant, mais attention à la puissance max (10 A). Pour une utilisation sérieuse, je recommande le Legrand ou le Theben – ils tiennent plus longtemps et le service client est réactif.
Intégration avec Home Assistant
Si vous avez un serveur Home Assistant, l’horloge connectée devient une pièce centrale. Vous pouvez créer des automatismes complexes : « Si la température extérieure dépasse 25°C et que c’est l’après-midi, alors éteins l’arroseur. » La programmation n’est plus limitée par les boutons de l’horloge – vous faites ce que vous voulez. Je l’ai fait pour un client à Aix qui voulait arroser son jardin uniquement s’il ne pleut pas. Avec une horloge Zigbee et un capteur d’humidité, ça fonctionne parfaitement.
Comme quoi, une simple horloge de tableau peut devenir le cerveau de votre maison. Mais avant de foncer tête baissée, voici les réponses aux questions les plus fréquentes que je reçois sur les chantiers.
Questions fréquentes
Quelle est la différence entre une horloge mécanique et une horloge numérique ?
L’horloge mécanique utilise un petit moteur synchrone et des pignons, elle est robuste mais moins précise et ne permet pas de programmation hebdomadaire fine. L’horloge numérique offre une programmation précise à la minute près, avec possibilité de cycles jour/nuit et parfois une fonction astronomique.
Peut-on installer une horloge de tableau électrique soi-même ?
Si vous avez des compétences de base en électricité (savoir couper le courant, identifier les fils phase/neutre), vous pouvez l’installer. Cependant, pour respecter la norme NF C 15-100, il est recommandé de faire appel à un électricien, surtout si vous devez modifier le tableau.
Combien d’appareils peut-on piloter avec une horloge ?
Cela dépend de la puissance de sortie et du type d’horloge. La plupart des horloges modulaires supportent un courant de 10 à 16 A (soit jusqu’à 3 500 W). Pour plusieurs circuits, il faut utiliser un contacteur séparé.
L’horloge consomme-t-elle de l’électricité ?
Oui, une faible quantité : environ 1 à 4 W selon le modèle (mécanique ou numérique). Sur une année, cela représente quelques euros, largement compensés par les économies sur les appareils pilotés (chauffe-eau, chauffage).
Quelle marque d’horloge modulaire choisir ?
Les marques les plus fiables sont Legrand (gamme XL), Hager, Schneider Electric, Theben et SEI. Le choix dépend du budget et des fonctionnalités souhaitées : analogique pour la simplicité, numérique pour la flexibilité, connectée pour la domotique.
Puis-je brancher une horloge sur n’importe quel tableau ?
Oui, si votre tableau dispose d’un rail DIN libre et d’un espace suffisant. Vérifiez la compatibilité de tension (230 V AC) et la puissance maximale de l’horloge avec les circuits à commander.
Que faire si mon horloge ne tient pas l’heure après une coupure ?
Pour les modèles numériques, remplacez la pile de secours (généralement une pile au lithium CR2032 ou similaire). Pour les mécaniques, il n’y a pas de réserve – il faut régler manuellement. Pensez à la changer tous les 3 ans.
Rappel : l’horloge consomme quelques watts, mais l’économie réalisée sur les circuits pilotés est nettement supérieure.
Alors, prêt à domestiquer votre tableau électrique ? Faites le point sur vos besoins, comparez les modèles et passez à l’action dès aujourd’hui.
