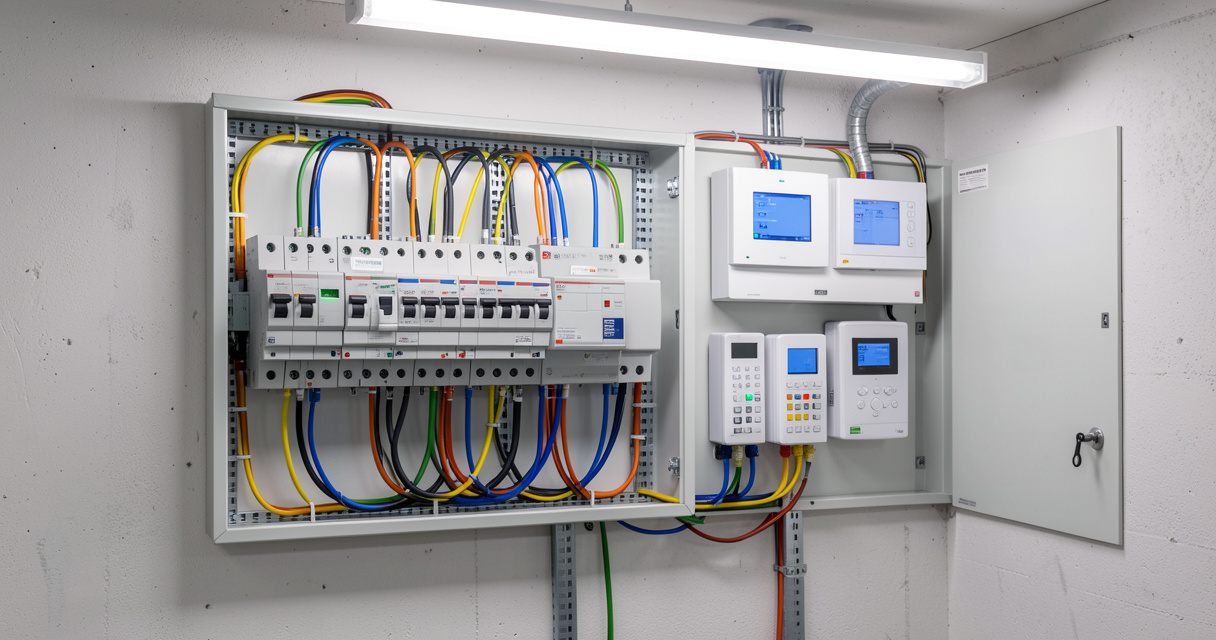

Tableau électrique triphasé : normes, équilibrage et domotique

Temps de lecture : 10 min

Vous envisagez d’installer des équipements puissants ou une borne de recharge et hésitez sur la configuration de votre tableau électrique triphasé ? Dans une maison moderne, l’électricité doit répondre à des besoins énergétiques croissants tout en assurant une sécurité absolue. Une installation électrique mal dimensionnée peut causer des coupures intempestives et détériorer vos appareils. Comprendre et dimensionner correctement les protections d’un tableau triphasé avant tout raccordement permet d’éviter les coupures indésirables et de garantir la sécurité globale du logement.

L’alimentation en triphasé représente une solution idéale pour les habitations disposant de fortes puissances souscrites ou d’équipements professionnels. Toutefois, sa mise en œuvre exige une rigueur technique particulière pour répartir harmonieusement l’énergie sur les trois conducteurs de phase et respecter les exigences réglementaires en vigueur.

Spécificités et rôle d’un tableau électrique triphasé

Qu’est-ce que l’alimentation triphasée ?

Un tableau électrique triphasé se distingue d’une installation monophasée classique par l’arrivée de quatre conducteurs principaux : trois phases distinctes (L1, L2, L3) et un conducteur de neutre commun (N). Cette disposition permet de distribuer l’énergie électrique sous deux niveaux de tension complémentaires et parfaitement régulés. Entre deux phases quelconques, la tension composée s’élève à 400 volts (V), tandis qu’entre n’importe quelle phase et le neutre, la tension simple délivrée est exactement de 230 volts (V). Cette caractéristique fondamentale offre une grande souplesse pour alimenter des appareils à très forte puissance tout en maintenant des sections de câbles raisonnables et sécurisées.

Le tableau électrique triphasé joue ainsi le rôle d’aiguilleur et de protecteur central pour l’ensemble du réseau domestique. Il reçoit le courant électrique direct depuis le disjoncteur de branchement d’abonné et le répartit rigoureusement entre les différents départs de l’habitation. Contrairement au réseau monophasé où l’intégralité de la puissance souscrite transite par un unique conducteur de phase, la configuration triphasée divise l’intensité globale du courant par trois. Cette division limite l’échauffement thermique des câbles sur le réseau d’alimentation principal et améliore le rendement global de l’installation.

Pourquoi choisir ou conserver le triphasé ?

Le choix d’une alimentation triphasée s’impose généralement dans plusieurs situations techniques bien précises. En premier lieu, lorsque la puissance souscrite auprès du fournisseur d’énergie dépasse 18 kVA (kilovoltampères), le raccordement en triphasé devient techniquement indispensable pour éviter des intensités de courant trop importantes sur une phase unique. De plus, certains équipements spécifiques tels que les pompes à chaleur air-eau de grande capacité, les moteurs d’ateliers, les plaques de cuisson professionnelles ou les bornes de recharge ultra-rapides nécessitent une alimentation directe sous une tension de 400 volts pour fonctionner à leur rendement nominal.

Conserver ou installer un tableau triphasé s’avère également particulièrement pertinent dans les grandes demeures ou les propriétés s’étendant sur plusieurs bâtiments annexes (garage distant, atelier, dépendance). En distribuant judicieusement les trois phases vers différents bâtiments ou étages du logement, on réduit significativement la chute de tension en ligne sur les longues distances de câblage. Cela garantit une alimentation parfaitement stable, sans baisse de tension intempestive lors du démarrage des moteurs ou des appareils récepteurs puissants.

Afin de garantir un fonctionnement optimal de ce réseau distribué, le choix des dispositifs de protection s’avère primordial pour la sécurité des biens et des personnes.

Disjoncteurs, interrupteurs différentiels et parafoudre tableau électrique obligatoire

Rôle des disjoncteurs tétrapolaires et différentiels

Dans un tableau triphasé, la protection contre les surcharges, les court-circuits et les courants de fuite repose sur des organes de coupure spécifiques de technologie tétrapolaire (protection simultanée des trois phases et du neutre) ou tripolaire. L’interrupteur différentiel tétrapolaire 30 mA placé en tête de rangée ou d’installation surveille en permanence la somme vectorielle des courants entrants et sortants. Si une fuite d’isolement vers la terre se produit sur l’une des phases, le dispositif différentiel coupe instantanément l’alimentation globale du groupe protégé pour prémunir les occupants contre le risque d’électrocution.

Les disjoncteurs divisionnaires protègent quant à eux chaque circuit individuel contre les surintensités. Pour les circuits monophasés 230V alimentant l’éclairage, les prises de courant ou le petit électroménager, on emploie des disjoncteurs phase-neutre classiques connectés sur l’une des trois phases. Pour les appareils fonctionnant directement sous 400V triphasé, il est impératif d’utiliser un disjoncteur tétrapolaire dédié qui garantit une coupure mécanique et électrique simultanée des quatre conducteurs en cas de défaut d’isolement ou de court-circuit.

Protection contre la foudre et surtensions

La présence d’un parafoudre tableau électrique obligatoire constitue un élément fondamental de la sécurité contre les surtensions transitoires d’origine atmosphérique. Les réseaux triphasés, en raison de leur étendue géographique et de leur raccordement fréquent en milieu rural ou périurbain, sont particulièrement vulnérables aux coups de foudre directs ou indirects. Le parafoudre tétrapolaire dévie les impulsions de surtension destructrices vers la terre en quelques nanosecondes, protégeant ainsi l’ensemble des équipements électroniques du foyer.

Conformément aux directives de la norme NF C 15-100, l’installation d’un parafoudre tétrapolaire est strictly obligatoire dans tous les départements classés à fort niveau kéraunique (zones AQ2 où la densité de foudroiement est élevée). Cette obligation s’applique également à l’ensemble des bâtiments équipés d’un paratonnerre ou alimentés par une ligne électrique aérienne. Il convient d’inspecter régulièrement l’indicateur d’état en façade du parafoudre pour s’assurer que les cartouches de protection demeurent parfaitement opérationnelles.

Une fois les organes de protection adéquats sélectionnés, l’étape suivante consiste à répartir minutieusement la charge entre chaque conducteur de phase.

Comment équilibrer un tableau triphasé entre les trois phases

Les risques d’un déséquilibre de phase

Comprendre comment équilibrer un tableau triphasé est une condition essentielle pour assurer la stabilité et la continuité de votre alimentation électrique. Lorsqu’un déséquilibre majeur survient entre les phases — par exemple si la majeure partie des appareils les plus énergivores comme le lave-linge, le four électrique et les radiateurs sont raccordés sur la seule phase L1 —, l’intensité circulant sur ce conducteur dépasse rapidement le seuil maximal attribué par le disjoncteur d’abonné. Ce dernier déclenche alors immédiatement par surcharge thermique, interrompant l’électricité dans tout le logement alors même que les phases L2 et L3 sont sous-utilisées.

Au-delà des coupures de courant fréquentes, un fort déséquilibre engendre la circulation d’un courant de compensation important dans le conducteur neutre. Cette circulation anormale entraîne un échauffement inutile des câbles, des chutes de tension dissymétriques et des perturbations nuisibles pour les appareils électroniques sensibles raccordés aux phases secondaires.

Méthode de répartition des charges

Pour réaliser un équilibrage rigoureux des charges, la méthode consiste à dresser un bilan de puissance détaillé de tous les récepteurs électriques de l’habitation. Il convient de recenser la puissance nominale en watts de chaque équipement et de répartir équitablement les circuits à forte consommation entre les phases L1, L2 et L3. Par exemple, la plaque à induction peut être attribuée à la phase L1, le chauffe-eau et le lave-linge à la phase L2, tandis que le four et le sèche-linge sont raccordés à la phase L3.

Il est recommandé de mesurer périodiquement les consommations réelles sur chaque phase à l’aide d’une pince ampèremétrique ou de compteurs d’énergie connectés lors des périodes de forte activité. Si un écart de puissance supérieur à 15 % est observé entre deux phases, une réorganisation des liaisons électriques au niveau des peignes de raccordement du tableau permettra de rétablir l’équilibre du réseau.

Outre l’équilibrage des charges, toute modification de l’installation impose un respect scrupuleux des normes de sécurité en vigueur.

Normes et mise en sécurité : tableau électrique triphasé normes et diagnostic

Conformité NF C 15-100 en triphasé

Le respect rigoureux des dispositions relatives au tableau électrique triphasé normes en vigueur garantit la pérennité des équipements et la protection physique des utilisateurs. La norme NF C 15-100 fixe des règles précises pour la conception du tableau triphasé : elle impose l’installation d’au moins deux interrupteurs différentiels 30 mA (de type AC et de type A) pour prémunir les circuits contre les fuites de courant. La séparation et l’identification des neutres doivent être impeccables grâce à des borniers et barrettes de répartition étiquetés, afin d’éviter tout chevauchement de neutre entre des circuits issus de phases distinctes.

De plus, l’emplacement du tableau électrique doit impérativement respecter les dimensions minimales de la Gaine Technique Logement (GTL). Cet espace normalisé garantit une accessibilité immédiate aux manœuvres de coupure d’urgence et réserve des volumes suffisants pour les extensions d’équipements domotiques ou de nouveaux départs de circuits.

Contrôle et diagnostic installation électrique maison

La réalisation d’un diagnostic installation électrique maison approfondi s’impose lors de l’acquisition d’un logement ancien ou avant d’entreprendre d’importants travaux d’extension. Un électricien certifié ou un diagnostiqueur indépendant réalise un contrôle minutieux de la valeur de la prise de terre, de la continuité des liaisons équipotentielles et de l’état mécanique des connexions du tableau triphasé.

Ce contrôle technique permet d’identifier les anomalies graves, telles que des serrages de borniers desserrés entraînant des échauffements, une mauvaise répartition des phases ou l’absence de parafoudre réglementaire. La remise en conformité permet ainsi d’assainir l’installation avant d’y intégrer de nouveaux équipements domotiques ou de puissance.

Une infrastructure parfaitement conforme constitue le socle indispensable pour intégrer des technologies modernes comme la recharge de véhicules électriques et l’automatisation domotique.

Raccordement d’équipements puissants et intégration d’une installation domotique sur un tableau électrique triphasé

Borne de recharge et appareils triphasés

L’essor des véhicules électriques exige une infrastructure de recharge adaptée et performante à domicile. Une installation borne de recharge maison en triphasé (dite Wallbox 11 kW ou 22 kW) offre des temps de charge jusqu’à trois fois plus rapides qu’un raccordement monophasé classique. Ces bornes de recharge nécessitent une ligne directe dédiée depuis le tableau triphasé, protégée obligatoirement par un disjoncteur différentiel tétrapolaire haute sensibilité de type HP ou type B, spécialement conçu pour détecter les courants de fuite à composante continue générés par les batteries.

Le raccordement d’autres récepteurs triphasés très énergivores, tels que les pompes à chaleur géothermiques, les climatiseurs réversibles gainables ou les saunas, suit les mêmes exigences de câblage direct. Il est essentiel d’adaptateur le calibre des disjoncteurs et la section des conducteurs (en mm²) en fonction des préconisations exactes des fabricants d’équipements.

Gestion et piloter sa consommation électrique avec la domotique

Pour maximiser l’efficacité énergétique et piloter sa consommation électrique de manière intelligente, l’intégration de la domotique au sein du tableau électrique triphasé s’avère particulièrement puissante. L’ajout de trois transformateurs d’intensité (TI) ou de répartiteurs d’énergie connectés KNX ou sans fil permet de mesurer instantanément le courant consommé sur chaque phase du tableau triphasé.

Grâce à des algorithmes de gestion d’énergie et à des délesteurs domotiques programmables, le système peut automatiser le délestage temporaire des charges secondaires (comme le chauffage électrique ou la chauffe d’eau) dès que la consommation globale s’approche du plafond de puissance souscrite. Cette automatisation évite tout risque de disjonction générale sans nuire au confort des occupants. Enfin, en cas de présence de panneaux photovoltaïques triphasés, la domotique redirige en temps réel le surplus de production solaire vers la borne de recharge du véhicule ou le chauffe-eau, optimisant ainsi le taux d’autoconsommation énergétique du logement.

Pour garantir la fiabilité globale, il convient de vérifier la bonne isolation et protection différentielle tétrapolaire, d’équilibrer rigoureusement la charge entre les trois phases, et de respecter les obligations normatives NF C 15-100 et l’installation d’un parafoudre. Faire réaliser un diagnostic préalable par un électricien qualifié avant d’ajouter de nouveaux circuits ou équipements domotiques demeure la meilleure démarche pour pérenniser votre installation.

❓ FAQ

Quelle est la différence entre un tableau monophasé et un tableau triphasé ?

Le monophasé utilise une phase et un neutre pour délivrer une tension de 230V, adaptée aux besoins standards. Le triphasé distribue trois phases distinctes et un neutre, offrant une tension de 400V entre phases et 230V entre phase et neutre, idéale pour les appareils de forte puissance et les grands logements.

Comment équilibrer un tableau triphasé pour éviter de disjoncter ?

Pour équilibrer un tableau triphasé, il convient d’évaluer la puissance maximale de chaque appareil et de répartir équitablement les circuits les plus énergivores entre les trois phases distinctes afin d’éviter la surchage d’un conducteur individuel.

Le parafoudre est-il obligatoire sur un tableau électrique triphasé ?

Oui, le parafoudre tétrapolaire est obligatoire sur un tableau électrique triphasé dans les départements à fort niveau kéraunique (exposition aux orages), ainsi que pour les bâtiments équipés d’un paratonnerre ou alimentés par un réseau aérien selon la norme NF C 15-100.
