Comment équilibrer un tableau électrique triphasé : Guide complet et domotique

Temps de lecture : 11 min

Comprendre le tableau électrique triphasé et l’intérêt d’un équilibrage des phases

Pourquoi votre compteur triphasé disjoncte-t-il alors que votre consommation globale reste inférieure à la puissance souscrite ? C’est une interrogation récurrente au sein des habitations équipées d’un tableau électrique triphasé. Un mauvais équilibrage des phases entraîne une surcharge localisée sur une ligne, provoquant des coupures répétées et dégradant l’efficacité énergétique du bâtiment. Pour remédier durablement à ce dysfonctionnement, optimiser le tableau électrique triphasé branchement par branchement s’avère indispensable afin de répartir équitablement la charge entre les phases L1, L2 et L3.

Fonctionnement du courant triphasé 400V

Dans une installation électrique domestique classique en monophasé, le courant est acheminé par une seule phase et un neutre sous une tension de 230 volts. En revanche, un réseau en courant triphasé délivre l’électricité via trois phases distinctes (nommées L1, L2 et L3) ainsi qu’un conducteur neutre commun. Entre chacune des phases et le neutre, la tension mesurée est de 230 V (tension simple). Entre deux phases quelconques, la tension s’élève à 400 V (tension composée), présentant un déphasage angulaire de 120 degrés. Cette architecture est historiquement privilégiée pour alimenter des appareils à très forte puissance électrique, tels que des moteurs triphasés, des pompes à chaleur de grande capacité ou des machines d’atelier.

Pour distribuer l’électricité aux équipements du quotidien (éclairage, prises de courant, électroménager), le tableau électrique sépare ces trois phases afin d’alimenter une pluralité de circuits monophasés en 230V. Chaque rangée ou sous-ensemble du tableau est ainsi raccordé à l’une des trois phases. Le conducteur neutre assure le retour des courants vers le réseau. Lorsque l’installation est parfaitement équilibrée, la somme vectorielle des courants s’annule dans le neutre, garantissant la stabilité thermique des conducteurs et un rendement maximal de l’installation.

Risques liés au déséquilibre de phase

Le déséquilibre de phase survient lorsque la consommation électrique est inégalement répartie entre L1, L2 et L3. Pourquoi mon tableau triphasé disjoncte-t-il sans surconsommation globale ? Par exemple, dans le cadre d’un abonnement souscrit de 18 kVA, le disjoncteur d’abonné réglé à 30 ampères par phase tolère un maximum de 30 A sur chaque ligne (soit environ 6,9 kVA par phase). Si vous raccordez simultanément la plaque de cuisson, le four et le chauffage électrique sur la phase L1, l’intensité appelée sur L1 peut atteindre 38 A, alors que L2 et L3 ne consomment que 5 A chacune. Bien que votre consommation totale de 48 A soit largement inférieure au plafond cumulé théorique de 90 A (3 x 30 A), le disjoncteur général se déclenche instantanément par dépassement d’intensité sur la phase L1.

Outre les disjonctions intempestives frustrantes, un déséquilibre sévère engendre une circulation de courant résiduel important dans le conducteur neutre. Cette situation provoque des échauffements anormaux des câbles, accélère le vieillissement des isolants, augmente les pertes par effet Joule et nuit grandement à l’efficacité énergétique d’un bâtiment. À terme, les risques d’avarie du matériel et d’incendie d’origine électrique deviennent préoccupants.

Avant toute manipulation sur ce système sous haute tension, il convient d’étudier rigoureusement les normes de sécurité en vigueur.

Précautions de sécurité et consignes à appliquer avant toute intervention

Toute opération sur un tableau électrique triphasé exige le respect absolu des règles de sécurité et de la réglementation technique française. Les installations triphasées véhiculent des tensions dangereuses de 400 V susceptibles de causer des électrocutions ou des arcs électriques sévères. Le cadre normatif est principalement dicté par la norme NF C 15-100 pour la conception et par la NF C 18-510 pour la prévention des risques électriques lors des interventions. Il est indispensable d’appliquer ces consignes d’expert pour garantir la sécurité des personnes et la conformité des biens.

Matériel de protection individuelle

Avant d’ouvrir le capot d’un tableau électrique triphasé normes et protections exigent le port d’Équipements de Protection Individuelle (EPI) adaptés aux travaux hors tension et sous tension potentielle. L’intervenant doit s’équiper de gants isolants en latex de classe 0 (résistants jusqu’à 1000 V), d’un écran facial anti-arc électrique (ou lunettes de protection intégrales), de vêtements de travail en coton non synthétique et de chaussures de sécurité isolantes. L’utilisation d’outillage isolé 1000V certifié IEC 60900 (tournevis, pinces) est également obligatoire pour prévenir tout risque de court-circuit accidentel entre deux jeux de barres ou phases adjacentes.

Consignation et vérification d’absence de tension

Quelles précautions prendre avant de manipuler un tableau triphasé ? La procédure de consignation électrique est une étape vitale qui comporte cinq phases indissociables. Tout d’abord, vous devez procéder au déclenchement de l’interrupteur général de tête ou du disjoncteur d’abonné Enedis pour séparer l’installation du réseau. Deuxièmement, la condamnation de l’appareil de coupure en position ouverte doit être effectuée au moyen d’un cadenas spécifique empêchant tout réarmement intempestif. Troisièmement, identifiez clairement le secteur d’intervention. Quatrièmement, réalisez une Vérification d’Absence de Tension (VAT) à l’aide d’un Vérificateur d’Absence de Tension (VAT/DDT) homologué. La VAT doit être systématiquement testée entre les trois phases (L1-L2, L2-L3, L1-L3) ainsi qu’entre chaque phase et le neutre (L1-N, L2-N, L3-N) et la terre.

Au-delà de la coupure générale, vérifiez la présence des organes de protection obligatoires. Dans le cadre d’une rénovation complète installation électrique ou d’une mise aux normes électrique maison ancienne, le parafoudre tableau électrique obligatoire doit être installé en tête de tableau dans les zones à fort niveau kéraunique ou lors de l’alimentation par réseau aérien. Ce dispositif protège l’électronique de l’habitation contre les surtensions atmosphériques destructrices.

Une fois le tableau totalement sécurisé et consigné, l’étape suivante consiste à réaliser un diagnostic précis des consommations par circuit.

Effectuer le diagnostic de l’installation électrique et mesurer la répartition des charges

Pour rétablir l’équilibre d’une installation électrique triphasée, il est proscrit d’agir à l’aveuglette. Un diagnostic installation électrique maison méthodique constitue le préalable indispensable pour cartographier les flux de courant et identifier les disparités d’intensité entre les conducteurs L1, L2 et L3.

Relevé des consommations avec pince ampèremétrique

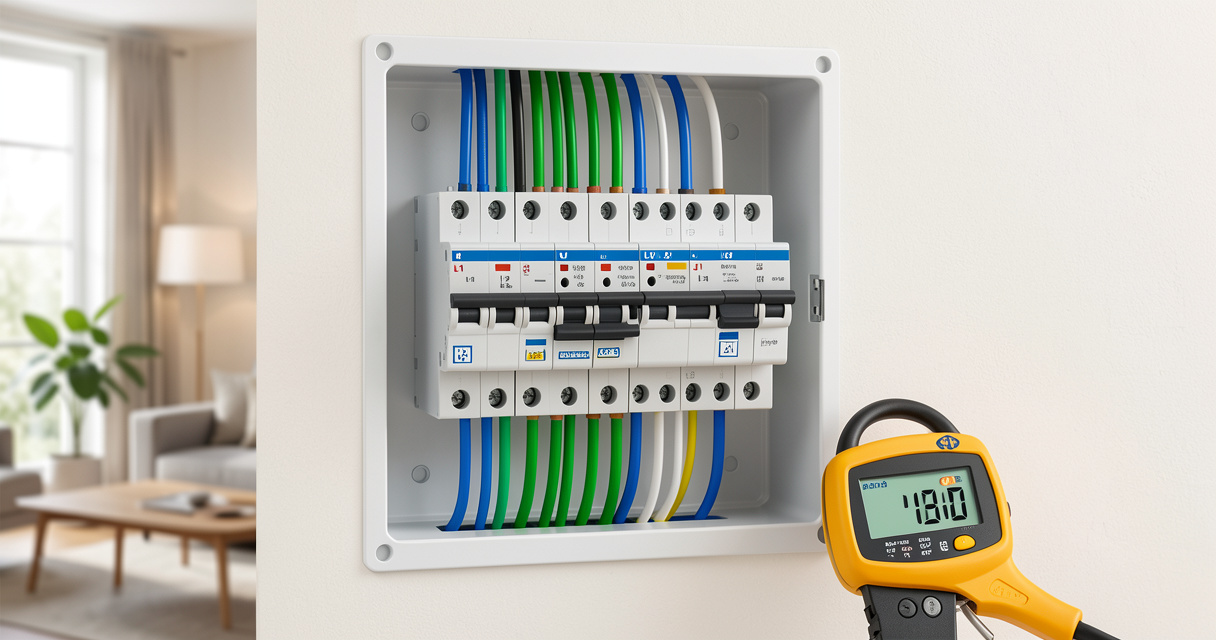

Comment mesurer la charge sur chaque phase d’une installation ? La méthode la plus précise consiste à employer une pince ampèremétrique True-RMS (valeur efficace réelle). Après avoir réarmé provisoirement l’installation sous surveillance, mettez en marche l’ensemble des équipements ménagers habituels aux heures de pointe (mode de fonctionnement représentatif). Enveloppez successivement le conducteur isolé de la phase L1, puis L2, et enfin L3 à la sortie du disjoncteur principal. Relevez l’intensité en ampères (A) affichée sur l’écran pour chaque phase.

Comparez les trois valeurs obtenues. Si la phase L1 affiche 26 A alors que L2 indique 8 A et L3 9 A, le déséquilibre est flagrant et dépasse largement la marge acceptable de 10 % à 15 %. Ce relevé doit être complété par une mesure aux bornes de l’interrupteur différentiel de chaque rangée afin de déterminer la contribution exacte de chaque sous-réseau.

Identification des circuits monophasés énergivores

L’étape suivante consiste à répertorier tous les récepteurs monophasés à fort appel de puissance. Dans un logement individuel contemporain, les principaux consommateurs d’énergie sont :

• Le système de chauffage électrique (radiateurs à inertie, plancher chauffant) ou le sous-ensemble d’une pompe à chaleur monophasée.
• Le chauffe-eau électrique (cumulus) ou le chauffe-eau thermodynamique.
• La plaque de cuisson à induction (qui peut consommer jusqu’à 7200 W en pleine puissance) et le four pyrolyse.
• Les gros appareils électroménagers (lave-linge, sèche-linge, lave-vaisselle).
• L’installation borne de recharge maison pour véhicule électrique en recharge monophasée (jusqu’à 7,4 kW / 32 A).

En dressant l’inventaire exact du calibre des disjoncteurs divisionnaires et de la puissance nominale en watts des récepteurs associés, vous disposez du tableau de bord complet nécessaire pour recalculer la répartition optimale.

Disposant de ces données chiffrées, nous pouvons désormais engager la réorganisation physique et logique des branchements sur le tableau.

Méthode pas à pas pour équilibrer les phases d’un tableau triphasé

Pour équilibrer un tableau électrique triphasé, il faut mesurer l’intensité consommée sur les phases L1, L2 et L3 à l’aide d’une pince ampèremétrique, puis réorganiser les départs des disjoncteurs monophasés pour répartir équitablement la puissance des appareils énergivores sur chaque phase. Cette démarche requiert de la rigueur et une méthode structurée.

Calcul de la répartition idéale des puissances

Comment répartir les disjoncteurs entre L1, L2 et L3 ? L’objectif est d’additionner la puissance cumulée des appareils susceptibles de fonctionner simultanément et de la diviser par trois. Chaque phase doit se voir attribuer une charge globale équivalente, en veillant à lisser aussi bien la puissance de talon (appareils en veille, réfrigérateur) que la puissance de pointe (électroménager et chauffage).

Par exemple, si votre logement totalise 15 kW d’équipements susceptibles d’être activés simultanément en hiver, chaque phase doit supporter environ 5 kW (soit approximativement 21,7 A sous 230 V). Veillez à ne jamais regrouper deux très gros consommateurs monophasés sur la même phase : associez par exemple les plaques d’induction sur L1, le chauffe-eau et la machine à laver sur L2, et le four ainsi que le lave-vaisselle sur L3.

Modification des branchements au tableau

Une fois le schéma de répartition validé, procédez à la modification pratique en exécutant les consignes suivantes :

1. Effectuez la consignation complète de l’installation et vérifiez l’absence de tension.
2. Déposez le plastron de protection du tableau électrique pour accéder aux peignes de raccordement et aux borniers de distribution triphasés.
3. Déconnectez les peignes de phase monophasés ou les conducteurs d’alimentation des disjoncteurs à déplacer. Dans un tableau moderne, utilisez des peignes triphasés (L1-L2-L3-N) ou réattribuez les peignes verticaux.
4. Si votre tableau comporte des borniers de répartition triphasés (répartiteur tetrapolaire), débranchez le câble de phase du disjoncteur surchargé et raccordez-le sur la borne de la phase sous-utilisée.
5. S’il s’agit d’ajouter un tableau électrique secondaire dans une extension ou un garage, alimentez ce sous-tableau via un câble tétrapolaire (3 phases + neutre + terre) pour préserver l’équilibrage global de la propriété.
6. Vérifiez le serrage au couple recommandé de l’ensemble des bornes à vis des disjoncteurs et des répartiteurs afin d’éviter tout faux contact générateur d’échauffement.
7. Refermez le tableau, réarmez le disjoncteur d’abonné et effectuez un nouveau contrôle à la pince ampèremétrique en charge pour valider l’écart d’intensité (qui ne doit idéalement pas dépasser 10 % à 15 %).

Ce travail rigoureux garantit un tableau électrique triphasé branchement par branchement conforme aux prescriptions constructeurs et exempt de risques de surcharge.

Pour pérenniser cet équilibre sans interventions manuelles répétées, les technologies domotiques modernes offrent des perspectives de gestion dynamique inédites.

Optimisation avec la domotique et la mise aux normes de l’installation

Bien que le rééquilibrage physique des disjoncteurs soit indispensable, la variabilité des habitudes de vie domestiques peut engendrer des déséquilibres ponctuels. C’est ici que l’installation domotique et l’automatisation du bâtiment apportent une valeur ajoutée décisive pour piloter sa consommation électrique de façon intelligente.

Délestage intelligent et capteurs de consommation

Comment la domotique permet-elle d’éviter les disjonctions sur tableau triphasé ? L’intégration de capteurs domotiques pour économies d’énergie placés sur chaque phase (transformateurs de courant TI communicants) permet de mesurer en temps réel et en millisecondes le courant absorbé sur L1, L2 et L3. Ces données sont transmises à un gestionnaire d’énergie domotique ou à une centrale domotique KNX (ou protocole radio Zigbee/Z-Wave).

En cas de pic de consommation approchant le seuil critique d’une phase, le système déclenche un délestage dynamique cascadé. Par exemple, la domotique pour chauffage électrique va couper temporairement l’alimentation de quelques radiateurs ou du chauffe-eau pendant 10 à 15 minutes sans que le confort thermique du logement n’en soit affecté. Dès que l’intensité redescend, le circuit délesté est automatiquement réarmé. Que vous choisissiez une domotique filaire ou sans fil, ou une solution d’envergure telle que la domotique KNX (dont le domotique KNX prix installation est amorti par la durabilité et l’efficacité), ce contrôle réactif évite définitivement la disjonction générale.

Raccordement de bornes de recharge et pompes à chaleur

L’avènement de la transition énergétique introduit de nouveaux usages à forte puissance. Lors d’une installation domotique maison ancienne ou de l’aménagement d’une construction neuve (prix installation domotique maison neuve raisonné), l’interconnexion entre le tableau triphasé et les gros équipements est essentielle. Par exemple, une borne de recharge pour véhicule électrique triphasée peut ajuster dynamiquement sa vitesse de charge sur chaque phase selon la disponibilité résiduelle du bâtiment. De même, la régulation d’une pompe à chaleur triphasée peut être synchronisée avec l’automatisation éclairage maison et la gestion globale du bâtiment pour lisser les pics de démarrage.

Si vous hésitez sur les technologies à adopter, étudier comment choisir un système domotique adapté à votre architecture électrique permet d’optimiser l’investissement global tout en maximisant la sécurité.

L’association d’un câblage physique équilibré et d’un pilotage domotique réactif garantit une installation sûre, économe et parfaitement pérenne.

Conclusion : maintenir un tableau électrique triphasé équilibré et sécurisé

L’équilibrage d’un tableau électrique triphasé constitue un pilier fondamental pour sécuriser les logements à forte demande énergétique et éliminer les disjonctions intempestives. En appliquant une démarche stricte — diagnostiquer l’intensité consommée sur chaque phase avec une pince ampèremétrique, respecter impérativement les règles de sécurité et de consignation avant intervention, puis répartir équitablement les charges monophasées et s’appuyer sur la domotique pour piloter la consommation — vous garantissez la pérennité et la performance de votre réseau électrique.

Quand faut-il faire contrôler son tableau triphasé ? Dès l’apparition de coupures inexpliquées, lors de l’ajout d’un équipement énergivore (pompe à chaleur, véhicule électrique, sauna) ou à l’occasion de travaux de rénovation, l’avis d’un professionnel qualifié est recommandé. Faire procéder à une vérification complète du tableau et intégrer un gestionnaire d’énergie domotique représente la meilleure stratégie pour réduire consommation électrique maison, se conformer aux normes NF C 15-100 et profiter d’un confort absolu au quotidien.

❓ FAQ

Pourquoi équilibrer un tableau électrique triphasé ?

Pour éviter les disjonctions intempestives par dépassement de souscription sur une seule phase et assurer un fonctionnement optimal des équipements.

Quelle différence d’intensité est tolérée entre les trois phases ?

Idéalement l’écart de puissance consommée entre les phases ne doit pas dépasser 10 % à 15 % pour éviter la surcharge.

Peut-on utiliser des modules domotiques pour surveiller l’équilibrage des phases ?

Oui, l’installation de délesteurs ou de capteurs d’énergie connectés permet d’analyser la charge en temps réel et de couper automatiquement les circuits non prioritaires.
