Étiquette tableau Legrand gratuite à imprimer : guide complet

Temps de lecture : 16 min

Et si vous pouviez imprimer des étiquettes de tableau électrique Legrand professionnelles en cinq minutes, gratuitement ? Ce n’est pas une vue de l’esprit. Sur le terrain, je vois encore trop de tableaux sans repérage. Trouver des étiquettes de tableau électrique Legrand à imprimer gratuit semble difficile : les outils sont dispersés, les dimensions varient, et la norme NF C 15-100 impose un repérage clair des circuits. Je vous montre comment sortir un PDF A4 propre, sans logiciel payant et sans bricoler des cases à la main. C’est pas de la théorie, c’est du terrain : je fais ça depuis 40 ans.

Pourquoi étiqueter son tableau électrique Legrand est obligatoire ?

Je vais être direct : si votre tableau Legrand n’a pas d’étiquettes, il n’est pas conforme. Ce n’est pas moi qui le dis, c’est la NF C 15-100. Cette norme, qui régit les installations électriques basse tension en France, exige que chaque circuit soit repéré de façon claire et durable. Un tableau électrique, ce n’est pas une boîte à fusibles qu’on ouvre en croisant les doigts. C’est le point de départ de toute intervention. Les normes, c’est pas fait pour embêter les artisans. C’est fait pour qu’on retrouve un circuit sans deviner.

Ce que dit la NF C 15-100 sur le repérage des circuits

Le repérage des circuits selon la NF C 15-100, c’est l’obligation d’indiquer, pour chaque disjoncteur ou interrupteur différentiel, la destination du circuit. Concrètement, l’étiquette doit permettre de savoir quelle pièce est alimentée et par quelle fonction : prises de la cuisine, éclairage du salon, four, etc. Un simple numéro ne suffit pas. La norme demande une indication appropriée. Sur le terrain, je traduis ça par : « Cuisine – prises », « SDB – éclairage », « Cellier – congélateur ». C’est lisible par le propriétaire, par l’électricien qui intervient, et par le pompier en cas d’urgence.

Conséquences d’un tableau mal étiqueté

Je l’ai vu cent fois sur les chantiers : un tableau sans étiquettes, ou avec des étiquettes menteuses. Le client me dit « c’est le disjoncteur du frigo », et en réalité il coupe toute la cuisine. Dans une situation normale, c’est agaçant. En cas d’urgence, c’est grave. Imaginez un défaut sur une machine à laver : l’électricien doit couper le bon circuit, vite. S’il doit tester un par un les modules, il perd un temps précieux et il prend des risques. Et vous aussi, quand vous branchez une perceuse dans une pièce humide.

Une fois qu’on a compris le pourquoi, il faut passer au comment. Le premier réflexe, c’est d’utiliser l’outil de la marque elle-même.

App Legrand Pro : l’outil officiel pour créer et imprimer des étiquettes Legrand

Legrand a compris depuis longtemps que l’étiquetage fait partie du tableau. L’App Legrand Pro, gratuite, intègre un module de création d’étiquettes. Elle est surtout connue des électriciens pour composer leurs tableaux, mais elle permet aussi de générer les étiquettes directement. C’est la solution propriétaire, donc celle qui colle le mieux aux dimensions des modules Legrand. On parle bien ici de la fonction App Legrand Pro étiquettes, pas d’un module caché ou réservé à une élite.

Créer ses étiquettes dans App Legrand Pro

Le principe est simple : vous créez votre projet, vous placez vos disjoncteurs, interrupteurs différentiels, etc., et vous associez chaque départ à une pièce et à une fonction. L’application enregistre la nomenclature et prépare les étiquettes. Pas besoin de dessiner quoi que ce soit. Pour une installation neuve, c’est un gain de temps énorme. Pour une rénovation, il suffit de recréer le tableau réel. L’application s’adresse aux professionnels et peut demander une identification, mais la création d’étiquettes reste accessible. Oui, l’App Legrand Pro est gratuite, et non, vous n’avez pas besoin d’un abonnement pour l’utiliser.

1. Télécharger l’application Legrand Pro sur tablette ou smartphone.
2. Créer un projet et choisir la référence du tableau.
3. Renseigner chaque module avec son calibre et sa fonction.
4. Indiquer la pièce et la fonction pour chaque circuit.
5. Vérifier la nomenclature avec le schéma unifilaire.
6. Exporter ou imprimer les étiquettes.

Impression : Brother Bluetooth ou PDF A4

Deux façons d’imprimer. La première, c’est une étiqueteuse Brother Bluetooth. L’app lui envoie directement le fichier, et vous obtenez une étiquette découpée, prête à coller. C’est le réflexe professionnel : rapide, net, résistant. La deuxième, c’est l’export en PDF A4. Vous enregistrez le fichier, vous l’imprimez sur une imprimante classique, vous découpez. C’est gratuit, et très efficace pour un tableau domestique. Beaucoup d’utilisateurs me demandent s’ils peuvent imprimer les étiquettes Legrand en PDF A4. La réponse est oui, à condition de respecter l’échelle 100 %. Nous y reviendrons plus loin.

Legrand tient son rôle, mais vous n’êtes pas obligé de rester dans l’écosystème de la marque. Il existe d’autres générateurs gratuits que j’utilise selon les chantiers.

Top 3 des générateurs gratuits d’étiquettes compatibles avec un tableau Legrand

J’ai testé, sur le terrain, pas mal de générateur étiquettes tableau électrique Legrand. Certains sont payants, d’autres limités. Voici ceux que je conseille pour du Legrand, avec leurs forces et leurs limites. Vous trouverez le tableau comparatif plus bas.

Tiquettes : la solution la plus complète

Tiquettes est un outil en ligne gratuit qui génère des étiquettes de tableau électrique à partir d’une nomenclature. Vous entrez les circuits, vous choisissez les pictogrammes, et l’outil vérifie la largeur minimale de 18 mm par module. Il contrôle aussi la cohérence avec la norme NF C 15-100. C’est celui que j’utilise quand je dois reprendre un tableau Legrand sans repartir de zéro. Il est rapide, précis, et il ne demande pas de compte. Pour un électricien, c’est un gain de temps réel.

CKC-Net : la simplicité pour un tableau domestique

CKC-Net est plus simple, presque spartiate. On renseigne le nombre de rangées, les modules, et on obtient un PDF propre. Pas de fioritures, pas de pictogrammes sophistiqués. Pour une maison de 2 ou 3 rangées, ça fait le travail. L’export PDF peut être envoyé par e-mail. C’est une bonne porte d’entrée si vous ne voulez pas créer de compte. Son contrôle norme est partiel, donc je conseille de vérifier avec la liste des circuits avant d’imprimer.

Outil open-source de Q.Lefevre : le mode sans inscription

Q.Lefevre propose un petit outil open-source, sans inscription. Il permet de choisir les formats d’étiquettes : l’ancien format 5 cm et le nouveau format 3 cm de hauteur. Il ne génère pas de nomenclature complète, mais il est utile quand on veut étiqueter rapidement un tableau Legrand avec ses propres références. Je m’en sers parfois pour dépanner un client, parce qu’il est rapide et ne stocke aucune donnée.

Une fois l’outil choisi, il faut connaître les dimensions exactes des étiquettes. C’est là que beaucoup se plantent.

Quelle taille et quel format choisir pour les étiquettes d’un tableau Legrand ?

Ce tableau répond à la question que tout le monde pose : quelle taille pour une étiquette de tableau électrique Legrand ? Retenez ces trois chiffres : 18 mm, 5 cm, 3 cm.

Comprendre le module Legrand de 18 mm

Un tableau Legrand est construit sur une base modulaire. Chaque disjoncteur occupe un nombre entier de modules. Un module fait 18 mm de large. C’est une donnée que vous devez connaître avant d’imprimer : si vous imprimez une étiquette de 20 mm de large pour un module de 18, elle débordera sur le module voisin. Si vous imprimez à 15 mm, elle sera illisible. Selon les données techniques relevées sur Tiquettes.fr (2026), la largeur minimale d’une étiquette par module est de 18 mm. C’est une valeur fiable, que j’ai vérifiée sur des centaines de tableaux Legrand.

Ancien et nouveau format d’étiquettes

La hauteur, c’est autre chose. Pendant des années, les étiquettes faisaient 5 cm de haut. C’est l’ancien format, encore présent dans beaucoup de tableaux. Les nouveaux outils, comme celui de Q.Lefevre, proposent aussi un format 3 cm, plus discret. Selon l’outil open-source de Q.Lefevre (2026), les hauteurs sont de 5 cm pour l’ancien format et de 3 cm pour le nouveau. Les deux peuvent convenir à un tableau Legrand. Le plus important, c’est que l’étiquette reste lisible et qu’elle ne gêne pas la manipulation des disjoncteurs.

Maintenant que les dimensions sont claires, voyons comment imprimer ces étiquettes sans payer.

Comment imprimer gratuitement des étiquettes de tableau électrique Legrand ?

Vous pensez peut-être qu’il faut une imprimante spéciale. C’est faux. Une imprimante classique suffit si vous exportez en PDF A4. L’étiqueteuse Brother Bluetooth est un plus, pas une obligation. Je vous explique les deux méthodes pour obtenir des étiquettes de tableau électrique à imprimer gratuit.

Impression sur papier A4 : réglages et découpe

Exportez le PDF, ouvrez-le, et vérifiez les paramètres d’impression. L’échelle doit être à 100 %, les marges à zéro ou minimales, et l’orientation adaptée au format choisi. Utilisez du papier autocollant A4 de qualité, pas du papier standard qui se déchire. Après impression, découpez chaque étiquette au cutter ou aux ciseaux, le long des repères. Pour un rendu propre, collez l’étiquette en face du module, sur le socle du tableau, pas sur le module lui-même.

• Échelle : 100 %
• Marges : 0 ou minimales
• Papier : autocollant A4
• Découpe : suivre les repères
• Pose : à plat, sans bulle

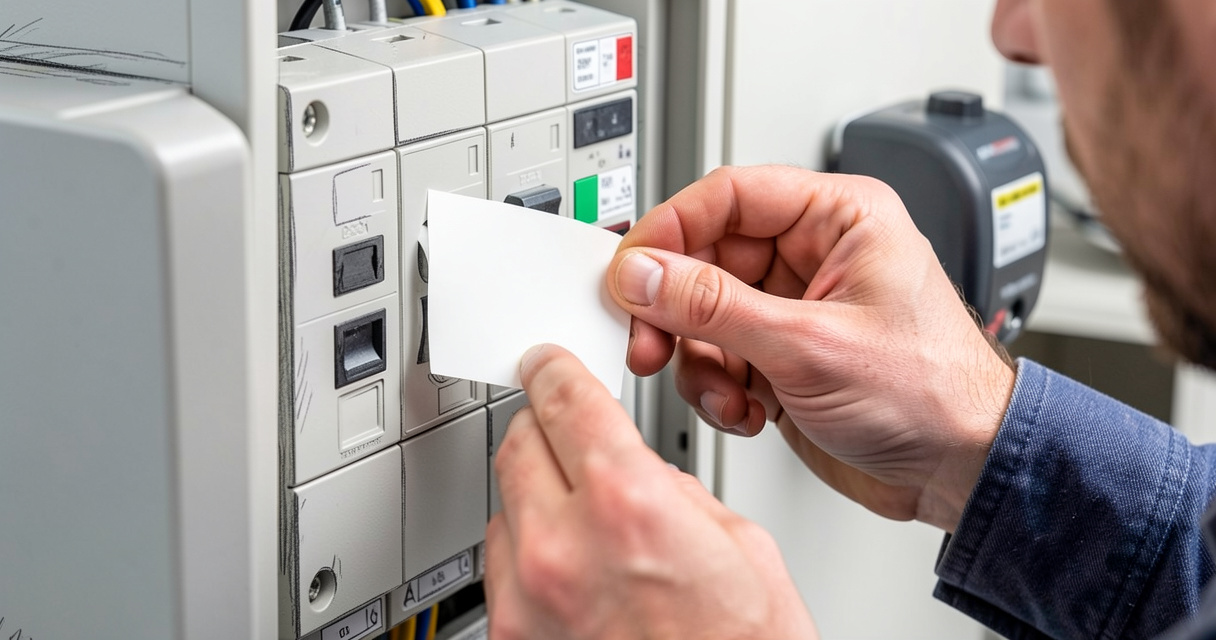

Étiqueteuse Brother Bluetooth : le réflexe professionnel

Si vous équipez des tableaux toute l’année, une étiqueteuse Brother Bluetooth change la vie. Elle se connecte en quelques secondes à l’application, reçoit le fichier, et imprime une étiquette autocollante aux bonnes dimensions. C’est plus rapide que le papier A4, plus résistant, et surtout plus propre. Pour un tableau Legrand de 3 rangées, il faut compter une demi-heure en tout, étiqueteuse comprise. Mais attention : l’étiqueteuse ne fait pas le plan. C’est vous qui listez les circuits. Posez la question à n’importe quel électricien sérieux : il vous dira qu’une étiqueteuse est un outil, pas une baguette magique.

La théorie, c’est bien. Maintenant, je vous emmène sur un chantier concret.

Cas pratique : étiqueter un tableau Legrand de 3 rangées en 30 minutes

Prenons un exemple réel : un appartement rénové dans le 13e arrondissement de Marseille, avec un tableau Legrand 36 modules, 3 rangées de 12 modules. Il y a des interrupteurs différentiels en tête de rangée et des peignes de distribution. L’ancien propriétaire avait laissé des étiquettes manuscrites illisibles. On remplace le tableau, donc on repart avec des modèle étiquette tableau électrique Legrand propres. Ça se règle en une demi-journée si on sait ce qu’on fait. En une demi-heure, si le plan est prêt.

Préparer le plan du tableau et la liste des circuits

Avant de générer quoi que ce soit, je note sur un papier la correspondance entre chaque module et sa destination. Pour un 36 modules, ça donne :

• Rangée 1 : interrupteur différentiel 40 A type AC, puis disjoncteurs 16 A éclairage entrée/séjour, 20 A prises salon, 16 A éclairage cuisine.
• Rangée 2 : interrupteur différentiel 40 A type A, disjoncteurs 20 A prises cuisine, 20 A prises chambres, 16 A éclairage hall.
• Rangée 3 : interrupteur différentiel 30 mA type A pour SDB, disjoncteurs 20 A lave-linge, 20 A sèche-serviettes, 16 A VMC, 16 A chaudière.

Ce plan devient votre modèle d’étiquettes : chaque ligne correspond à une étiquette. Je vérifie la correspondance pièce par pièce, en partant des pièces humides puis des pièces de vie. C’est le moment de repérer les erreurs, pas après l’impression.

Imprimer et poser les étiquettes proprement

Une fois le plan validé, je le reporte dans l’outil choisi. Je choisis les pictogrammes : éclairage, prises, etc. Je vérifie la nomenclature, j’exporte le PDF A4 à 100 %, et j’imprime. Ensuite je découpe et je pose. Point important : je colle l’étiquette sur la goulotte ou sur le coffret, juste au-dessus ou en dessous du module, jamais sur la façade du disjoncteur. Si le disjoncteur vient à être remplacé, l’étiquette reste en place.

Je l’ai vu cent fois sur les chantiers : un électricien colle l’étiquette sur le module, puis le client remplace le disjoncteur parce qu’il a sauté, et l’étiquette part à la poubelle. C’est pas de la théorie, c’est du terrain. On pose l’étiquette sur un support fixe.

• Étape 1 : plan du tableau avec toutes les pièces.
• Étape 2 : saisie des circuits dans l’outil.
• Étape 3 : contrôle norme et correspondance.
• Étape 4 : impression à 100 %.
• Étape 5 : découpe des étiquettes.
• Étape 6 : pose fixe près du module.

Vous avez maintenant toutes les clés. Je termine par les questions qu’on me pose le plus souvent.

Questions fréquentes sur les étiquettes de tableau électrique Legrand gratuites

Il n’existe pas de PDF officiel pré-rempli Legrand. Les générateurs en ligne créent un PDF personnalisé en quelques minutes, avec vos circuits et vos pictogrammes. Où trouver un modèle d’étiquette Legrand à imprimer gratuit ? Réponse : sur n’importe quel générateur cité plus haut. Les étiquettes génériques sont compatibles avec un tableau Legrand dès lors qu’elles respectent la largeur de 18 mm par module.

Voilà pourquoi je réponds toujours la même chose quand on me demande si l’étiquetage est un détail.

Le mot du terrain

Quarante ans de métier, et je n’ai jamais vu un client se plaindre d’avoir un tableau bien étiqueté. À l’inverse, j’ai passé des heures à retrouver un circuit dans un tableau nu. Le repérage des circuits est une exigence de la NF C 15-100, un enjeu de sécurité, et un signe de travail bien fait.

App Legrand Pro, Tiquettes, CKC-Net et l’outil open-source de Q.Lefevre vous permettent de créer gratuitement des étiquettes pour un tableau Legrand. Choisissez des étiquettes de 18 mm par module, imprimez en PDF A4 à 100 %, et posez-les proprement. Ce guide vous a montré comment obtenir des étiquettes pour tableau électrique Legrand gratuites à imprimer, sans logiciel payant.

Alors, la question n’est plus « où trouver des étiquettes gratuites ? », mais « pourquoi attendre d’avoir un incident pour étiqueter votre tableau ? ». Ouvrez votre outil, listez chaque circuit, imprimez. Votre installation deviendra enfin lisible et conforme. C’est pas de la théorie, c’est du terrain.
