KNX Schneider : Domotique et Automatismes du Bâtiment

Temps de lecture : 17 min

Saviez-vous que la gestion intelligente des bâtiments permet de réduire la facture énergétique jusqu’à 30% grâce à la synchronisation en temps réel des équipements ? Les gestionnaires de bâtiments tertiaires et résidentiels font face à une hausse constante des coûts énergétiques et à la complexité d’intégration de systèmes propriétaires incompatibles entre eux. Pour y répondre, le système KNX de Schneider Electric s’impose comme la référence majeure de la domotique et automatismes du bâtiment.

Qu’est-ce que le système KNX et pourquoi est-il le standard de l’automatisation ?

Le système KNX est un protocole de communication ouvert et standardisé (normes ISO/CEI 14543-3) pour la domotique et les automatismes du bâtiment. Il permet à tous les équipements (éclairage, chauffage, sécurité) de communiquer via un câble bus unique, garantissant interopérabilité, fiabilité et évolutivité sans dépendance à un fabricant unique.

Quand j’ai commencé l’électricité en 1985 dans les ruelles du 13e arrondissement de Marseille, la domotique n’existait pas. On tirait du câble, on posait des interrupteurs et des télérupteurs, et c’était tout. Mais en 2008, quand j’ai passé ma certification KNX, j’ai tout de suite compris que ce système allait changer ma façon de bosser. C’est pas de la théorie, c’est du terrain. Dans mon métier, on dit souvent : un fil qui tient, ça se voit pas. Un fil qui lâche, ça s’entend. C’est exactement pareil pour un bus domotique : si le câblage physique est soigné, l’installation fonctionnera pendant des décennies sans jamais faillir. Aujourd’hui, en juin 2026, avec le recul de ces dix-huit dernières années, je constate que la force de ce système réside dans son architecture. Contrairement aux box domotiques grand public que les clients achètent en grande surface et qui tombent en panne au moindre changement de mise à jour du fabricant, KNX repose sur un protocole de communication standardisé mondial. Ce standard s’est imposé aussi bien dans l’habitat haut de gamme que dans la gestion technique du bâtiment tertiaire. C’est le seul qui garantit qu’un module acheté chez Schneider Electric fonctionnera avec un capteur d’une autre marque, sans aucun blocage.

Un protocole ouvert et interopérable

Pourquoi choisir le protocole standard KNX pour sa maison ? Posez la question à n’importe quel électricien sérieux. Si vous installez une solution propriétaire fermée, le jour où la marque decides de fermer ses serveurs ou de changer sa gamme, votre installation haut de gamme devient inutile. Avec KNX, le protocole est ouvert et assure une parfaite interopérabilité des équipements. Plus de 500 fabricants mondiaux conçoivent des produits compatibles avec cette norme ISO/CEI 14543-3. C’est une garantie absolue de pérennité. Si Schneider Electric fait évoluer sa gamme, votre matériel existant reste fonctionnel. C’est le choix d’un protocole de communication standardisé qui s’impose pour pérenniser vos investissements à long terme.

La topologie d’un réseau KNX filaire

C’est quoi un système de domotique KNX dans la réalité d’un chantier ? Il s’agit d’un réseau où chaque participant (bouton, capteur, actionneur) communique de manière décentralisée. Pas besoin d’un ordinateur central pour allumer une lampe : le bouton envoie l’information directement au module de commutation sur le tableau. C’est le principe du bus de terrain. Pour le câblage physique, on utilise un câble bus torsadé spécifique (généralement vert, de type PYCYM 2x2x0,8). C’est le cœur d’une installation neuve ou d’une lourde rénovation. Pour beaucoup de clients, la différence entre knx filaire et domotique sans fil n’est pas évidente. Mais si vous rénovez un appartement marseillais sans vouloir casser les cloisons, sachez qu’il existe le KNX RF (radiofréquence). Cette transmission radio utilise une bande de fréquence sécurisée pour faire communiquer les modules sans tirer de fils. J’utilise régulièrement ce système hybride, qui permet d’associer la fiabilité absolue du filaire avec la flexibilité du sans fil là où c’est nécessaire.

Maintenant que la base physique du réseau est claire, penchons-nous sur le matériel de commande avec la gamme SpaceLogic de Schneider Electric.

L’écosystème Schneider Electric : Zoom sur la gamme SpaceLogic KNX

Pour construire un système robuste, il faut du matériel sur lequel on peut compter les yeux fermés. Sur mes chantiers récents, j’ai vu défiler des dizaines d’équipements, et la gamme SpaceLogic KNX de Schneider Electric s’est imposée comme la référence de choix pour les tableaux électriques modernes. Ces appareils modulaires s’installent directement sur rail DIN et apportent une compacité appréciable dans les armoires électriques. C’est pas de la théorie, c’est du terrain : gagner un ou deux rangs sur un tableau de rénovation haussmannien à Marseille, ça change la vie. Quels sont les modules SpaceLogic KNX de Schneider ? Cette gamme regroupe tout le nécessaire pour l’alimentation, la commande et le contrôle des charges, en simplifiant l’intégration matérielle.

Les modules de commande de la gamme SpaceLogic

Comment installer du matériel SpaceLogic de Schneider Electric ? La conception a été pensée pour les installateurs. Les connecteurs de bus sont facilement accessibles, et l’intégration se fait proprement. Pour réaliser un schema de cablage bus knx schneider spacelogic, il convient de relier chaque module rail DIN en guirlande ou en étoile avec le fil bus noir et rouge, tout en veillant à la polarité. La gamme propose des modules d’alimentation, des passerelles IP, et surtout des coupleurs de média. Du côté utilisateur, les commandes se font via des interrupteurs élégants ou l’écran tactile Multitouch Pro. Ce dernier permet de piloter l’ensemble des fonctions d’une pièce — température, éclairage, volets — depuis une seule interface encastrée très esthétique, évitant la multiplication des boutons sur le mur. Les capteurs environnementaux SpaceLogic analysent quant à eux la température, l’humidité et le CO2 pour adapter le confort en temps réel.

Les actionneurs multifonctions pour l’éclairage et les ouvrants

La grande force de la gamme SpaceLogic KNX, ce sont ses actionneurs de commutation et ses modules multifonctions. Un unique module peut être configuré pour piloter des circuits d’éclairage en commutation simple, des variateurs, ou encore des moteurs de volets roulants et de stores. J’ai installé ces modules sur des chantiers tertiaires pour la gestion technique du bâtiment (GTB) et le résultat est irréprochable. La flexibilité est maximale : si le client décide de transformer une sortie éclairage en commande de store, tout se règle par programmation dans l’écosystème SpaceLogic KNX, sans toucher au câblage physique du tableau électrique. C’est un gain de temps inestimable pour les chantiers complexes.

Nom du produit	Nombre de canaux	Fonctions principales	Avantages pour l’installateur
Alimentation SpaceLogic KNX 640 mA	1 ligne de bus	Alimentation électrique du bus avec bobine intégrée	Diagnostic LED clair, protection contre les courts-circuits
Actionneur multifonctions SpaceLogic	Jusqu’à 24 canaux	Commutation d’éclairage, commande de volets/stores	Canaux configurables individuellement, gain de place énorme sur rail DIN
Passerelle IP SpaceLogic KNX	1 port IP / 1 bus	Interface de programmation et passerelle réseau	Configuration rapide, accès distant sécurisé pour maintenance
Actionneur de variation SpaceLogic Universal	4 à 8 canaux	Variation de lumière LED, halogène ou fluocompacte	Détection automatique du type de charge, courbes de variation fluides

Une fois le matériel de commande et d’actionnement installé, l’étape suivante consiste à orchestrer et visualiser toutes ces informations grâce au serveur spaceLYnk.

Visualisation et supervision : Le rôle central du serveur spaceLYnk

Installer des modules et des capteurs, c’est bien. Mais pour que l’utilisateur prenne réellement le contrôle de son bâtiment, il faut une interface de supervision claire, réactive et centralisée. C’est ici qu’intervient le serveur spaceLYnk de Schneider Electric. Véritable cerveau du système, il assure la liaison entre les différents protocoles du bâtiment. Quelle est la différence entre spaceLYnk et eConfigure ? eConfigure est un outil logiciel de conception graphique pour configurer le réseau, tandis que spaceLYnk est le serveur matériel physique qui héberge l’interface de contrôle finale, exécute les scénarios complexes et gère les historiques de consommation.

Une passerelle multiprotocole pour le résidentiel et le tertiaire

Sur les chantiers d’envergure, KNX ne travaille jamais seul. Il doit souvent cohabiter avec d’autres standards industriels. Le serveur spaceLYnk excelle dans ce rôle car il sert de passerelle multiprotocole. Il fait dialoguer nativement le bus KNX avec des équipements en Modbus (comme les compteurs d’énergie ou les pompes à chaleur) et BACnet (très courant en GTB tertiaire). Comment configurer la supervision avec spaceLYnk ? Le paramétrage se fait via un configurateur web dédié. On importe la base de données du projet, puis on crée des liens logiques entre les adresses de groupe KNX et les registres Modbus. Ça se règle en une demi-journée si on sait ce qu’on fait, et le serveur spaceLYnk s’occupe de tout sans aucun ralentissement.

Intégration d’interfaces de contrôle sur-mesure

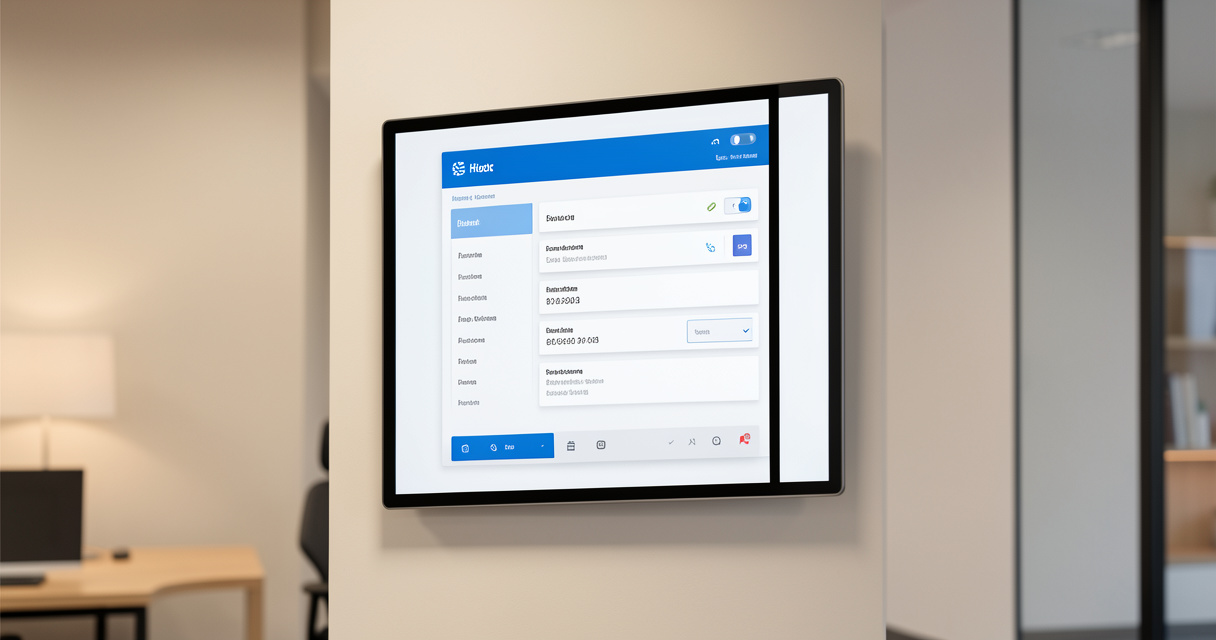

Le serveur permet de générer des pages de visualisation entièrement personnalisées pour smartphones, tablettes ou PC locaux. On peut importer les plans 2D des pièces et y intégrer directement des boutons interactifs pour allumer la lumière, modifier la consigne de chauffage ou suivre sa production d’énergie solaire.

Cette supervision personnalisée nécessite toutefois une étape de conception rigoureuse, grandement facilitée aujourd’hui par l’outil eConfigure KNX Lite.

Conception simplifiée avec le logiciel eConfigure KNX Lite

Pendant des années, le principal frein à l’adoption du KNX par mes collègues électriciens était la complexité d’ETS (Engineering Tool Software), le logiciel officiel de programmation. Il faut avouer qu’ETS demande une formation longue et une rigueur absolue. Pour simplifier la vie des professionnels, Schneider Electric a développé eConfigure KNX Lite. Cet outil graphique change la donne. Comment programmer une installation domotique knx schneider avec cet outil ? C’est simple, on passe d’une logique de lignes de code et d’adresses de groupes abstraites à une conception visuelle sur plan. C’est parfait pour aborder sereinement ses premiers chantiers résidentiels.

La configuration graphique à la portée des électriciens

Comment utiliser eConfigure KNX Lite ? Le principe est visuel : on importe le plan de la maison en format image ou PDF, puis on glisse-dépose les équipements directement dans les pièces. On place les boutons sur les murs, les lampes au plafond, les volets sur les fenêtres. Ensuite, l’outil associe graphiquement les commandes aux actionneurs en reliant virtuellement les icônes. C’est d’une simplicité enfantine et cela évite les erreurs de saisie manuelle. Comment programmer une installation KNX sans ETS ? En réalité, eConfigure KNX tourne en surcouche ou génère un fichier projet qui s’appuie sur les bases KNX, mais masque la complexité technique à l’installateur. Pour les chantiers résidentiels ou petits tertiaires jusqu’à 250 participants, c’est l’outil parfait pour travailler vite et bien.

Génération automatique des visualisations pour mobiles

L’autre grand avantage de l’écosystème eConfigure KNX est sa passerelle directe vers la supervision. Une fois que votre plan est dessiné et vos liens créés, le logiciel génère automatiquement l’interface utilisateur pour tablette et smartphone. Pas besoin de passer des heures à dessiner des écrans ou à coder : le système reprend la structure des pièces définies dans le projet. Vous exportez le fichier vers le serveur spaceLYnk ou une interface de contrôle locale, et le client peut piloter sa maison instantanément. C’est un gain de temps majeur qui sécurise la rentabilité de nos chantiers.

1. Préparation des plans : Importer le plan d’étage du bâtiment (JPG, PNG ou PDF) directement dans l’interface de eConfigure.
2. Définition des zones : Découper graphiquement le plan en pièces (salon, chambres, cuisine) pour structurer le projet.
3. Placement du matériel : Positionner par simple glisser-déposer les capteurs (boutons, sondes) et les récepteurs (points lumineux, moteurs).
4. Liaison des fonctions : Relier graphiquement les commandes aux récepteurs pour créer les groupes de fonctions (ex. lier l’interrupteur A au spot B).
5. Génération du tableau : Laisser le logiciel dimensionner et lister les modules SpaceLogic KNX nécessaires dans le tableau électrique.
6. Exportation et programmation : Charger la programmation dans les modules physiques via l’interface IP et exporter la visualisation vers spaceLYnk.

Une programmation bien conçue sur eConfigure ouvre la porte à des scénarios d’optimisation énergétique particulièrement performants.

Optimisation énergétique : Réduire l’empreinte carbone et les factures

En juin 2026, la gestion de l’énergie n’est plus une option. Les factures d’électricité grimpent et les normes thermiques se durcissent. L’efficacité énergétique bâtiment passe désormais par une gestion intelligente et active des flux de consommation. Un système KNX Schneider Electric ne se contente pas d’apporter du confort ; c’est un outil redoutable pour traquer le moindre kilowatt-heure gaspillé. Contrairement aux box domotiques grand public qui dépendent de connexions serveurs instables, le KNX traite l’ensemble des données localement. Cette autonomie garantit que vos règles d’optimisation fonctionnent 24h/24, sans risque de coupure internet. La recherche d’une meilleure efficacité énergétique bâtiment est au centre de toutes les préoccupations actuelles.

Synchronisation CVC et gestion de la présence

Le chauffage, la ventilation et la climatisation (CVC) représentent souvent plus de 60% de la facture énergétique d’un bâtiment tertiaire ou résidentiel. Comment optimiser son chauffage grâce à un capteur KNX ? En associant chaque zone à une gestion du chauffage par sonde de presence knx. Je l’ai vu cent fois sur les chantiers : des pièces chauffées à fond en l’absence des occupants. Avec KNX, si le détecteur de présence ne signale aucune activité pendant une heure, la consigne de température bascule automatiquement en mode éco (baisse de 2 ou 3°C). Combiné à des capteurs de fenêtres qui coupent le chauffage dès qu’on ouvre pour aérer, on obtient une efficacité énergétique active redoutable. Combien d’énergie peut-on économiser avec la domotique KNX ? Les retours d’expérience sur nos chantiers montrent des baisses réelles de consommation de 25% à 30% sur le poste chauffage.

Régulation intelligente basée sur les données météo

Une régulation sérieuse anticipe les éléments extérieurs. En reliant une station météo KNX Schneider au bus, le système connaît l’ensoleillement et la température extérieure en temps réel. En hiver, si le soleil tape sur la façade sud, les volets s’ouvrent pour laisser entrer la chaleur naturelle et le chauffage se coupe dans ces pièces. En été, c’est l’inverse : les stores s’abaissent automatiquement pour éviter l’effet de serre et limiter l’usage de la climatisation. De plus, en phase avec les besoins actuels de 2026, l’intégration du KNX avec les bornes de recharge de véhicules électriques et la gestion des flux photovoltaïques permet de maximiser l’autoconsommation. Le système KNX mesure la production des panneaux solaires et oriente l’excédent d’énergie vers la borne de recharge de la voiture ou le ballon d’eau chaude au lieu de le réinjecter gratuitement sur le réseau.

Étude de cas : La rénovation de l’établissement Notre-Dame de Mongré

Un exemple vaut mieux que mille longs discours. C’est pas de la théorie, c’est du terrain. L’établissement scolaire Notre-Dame de Mongré, un grand bâtiment historique difficile à chauffer, a subi une rénovation énergétique d’envergure grâce à l’écosystème KNX de Schneider Electric. En équipant les salles de classe d’actionneurs de chauffage SpaceLogic KNX et de sondes de température communicantes, l’école a pu réguler précisément la chaleur pièce par pièce en fonction du planning d’occupation. Le serveur de supervision spaceLYnk permet aux équipes techniques de suivre les dérives de consommation en direct. Résultat ? Une baisse spectaculaire des consommations de chauffage tout en garantissant le confort des élèves et du personnel. C’est l’illustration parfaite de ce que le standard KNX apporte à l’immotique tertiaire.

Investissement initial vs Retour sur investissement énergétique

Abordons la question qui fâche : le prix d’une installation domotique knx résidentielle ou tertiaire. Il est indéniable que le coût d’installation initial d’un système KNX filaire est supérieur à celui d’une installation électrique traditionnelle ou d’une solution domotique sans fil grand public. Il faut compter l’achat du câble bus, des modules rail DIN SpaceLogic, et le temps de programmation logicielle. Cependant, le calcul doit se faire sur le long terme. Grâce aux gains sur le chauffage, la climatisation et l’éclairage (jusqu’à 30% d’économies annuelles), le retour sur investissement se fait généralement en 5 à 7 ans dans le tertiaire, et un peu plus dans le résidentiel. Surtout, la valeur patrimoniale du bâtiment augmente. Une maison équipée en KNX en 2026 est parée pour les trente prochaines années, sans risque d’obsolescence. Je dis pas ça pour faire peur, je dis ça parce que c’est vrai : un bâtiment non automatisé en 2026 est un gouffre financier à court terme.

Pour être capable de concevoir et d’installer de telles fonctions d’optimisation énergétique, une formation qualifiante est indispensable pour tout électricien qui se respecte.

Se former et devenir certifié KNX avec Schneider Electric

Quand j’ai décidé de passer au KNX en 2008, j’ai dû me former sérieusement. À l’époque, on tâtonnait beaucoup, mais aujourd’hui, les parcours sont balisés et extrêmement efficaces. Pour les électriciens qui souhaitent valoriser leur savoir-faire sur un marché en pleine croissance, obtenir la certification KNX Schneider est la voie royale. Cela permet de rassurer les maîtres d’ouvrage et de se positionner sur des marchés tertiaires et résidentiels haut de gamme où le standard KNX est systématiquement exigé.

Le parcours de formation du Training Institute

Schneider Electric propose un accompagnement complet à travers son centre de formation agréé. Comment devenir installateur KNX certifié ? Le parcours débute généralement par une initiation aux outils logiciels simplifiés. Selon le Training Institute Schneider Electric, la formation d’initiation eConfigure KNX est d’une durée de 1 jour (2026). C’est l’idéal pour comprendre la philosophie du système et configurer ses premiers projets résidentiels sans stress. Si vous cherchez des infos sur la formation knx de schneider electric tarif et durée, sachez que le parcours de base dure cinq jours et coûte environ 1500 à 2000 euros selon les centres et les prises en charge. Pour aller plus loin et maîtriser ETS sur des réseaux complexes, il faut suivre les formations qualifiantes. Selon le Training Institute Schneider Electric, les formations de certification KNX et de certification KNX advanced sont d’une durée de 5 jours chacune (2026). Ces sessions intègrent une part importante de travaux pratiques sur des platines d’essais réelles, pour une véritable formation certifiante KNX.

Les avantages de la certification officielle KNX Partner

Au-delà des compétences acquises, obtenir votre certification KNX Schneider vous permet d’intégrer l’annuaire international des « KNX Partners ». C’est un gage de confiance inestimable pour vos clients. Quelle est la durée de la formation eConfigure Schneider ? Comme indiqué, une seule journée suffit pour prendre en main cet outil spécifique de conception graphique. Les normes, c’est pas fait pour embêter les artisans, c’est fait pour garantir la sécurité et la qualité des ouvrages. Être certifié prouve que vous respectez ces règles de l’art. Sur le terrain, cela fait toute la différence quand un client compare des devis.

Intitulé	Durée	Prérequis	Objectif principal
Initiation eConfigure KNX Lite	1 jour	Bases de l’électricité générale	Savoir concevoir et configurer une installation domotique résidentielle avec l’outil graphique
Certification KNX Basic (ETS)	5 jours	Aucun (bases en électricité recommandées)	Maîtriser le logiciel ETS, programmer des participants et passer l’examen officiel de certification
Certification KNX Advanced	5 jours	Certification KNX Basic validée	Gérer le chauffage complexe, la logique avancée, le coupleur de ligne et la sécurité IP
Efficacité Énergétique active avec KNX	2 jours	Certification KNX Basic validée	Mettre en œuvre les scénarios de régulation thermique et de comptage d’énergie avancés

Une fois certifié, vous disposerez de toutes les clés pour concevoir des systèmes performants et pérennes.

L’essentiel pour vos projets de gestion technique du bâtiment

Le standard mondial KNX s’impose comme la colonne vertébrale des bâtiments modernes. Qu’il s’agisse de garantir l’interopérabilité des équipements de marques différentes, de déployer la gamme matérielle performante SpaceLogic de Schneider Electric, ou de piloter l’ensemble via le serveur spaceLYnk, les avantages pour les installateurs comme pour les clients finaux sont indéniables. La simplification apportée par le logiciel graphique eConfigure KNX Lite rend cette technologie accessible à tout électricien motivé, tandis que le parcours de formation certifiant du Training Institute permet de valider officiellement ses compétences. Pour réduire durablement l’empreinte carbone et maîtriser les coûts de fonctionnement, ces solutions de gestion intelligente et d’automatisation du bâtiment KNX sont des atouts maîtres.

Êtes-vous prêt à transformer vos projets immobiliers en espaces intelligents, durables et hautement valorisés grâce au standard de l’automatisation ?

Questions fréquentes

Quelle est la différence entre KNX et une solution domotique classique sans fil ?

Le système KNX repose sur un câble bus filaire physique assurant une fiabilité et une immunité aux interférences inégalées, contrairement aux solutions sans fil grand public sujettes aux perturbations.

Peut-on mélanger des produits Schneider Electric avec d'autres marques KNX ?

Oui, c'est l'un des plus grands atouts du protocole standardisé KNX. Tous les produits certifiés KNX, quelle que soit leur marque, sont interopérables au sein d'une même installation.

Qu'est-ce que le logiciel eConfigure KNX Lite ?

Il s'agit d'un outil de conception graphique édité par Schneider Electric. Il permet aux électriciens de configurer rapidement une installation domotique complète et de générer l'interface utilisateur pour tablette ou smartphone sans maîtriser le logiciel ETS classique.

Comment le système KNX permet-il de réduire les factures d'énergie ?

En automatisant et en synchronisant la gestion du chauffage, de la climatisation, de l'éclairage et des volets roulants selon la météo et la présence réelle détectée dans chaque zone du bâtiment.

Quelles formations Schneider propose-t-il pour maîtriser KNX ?

Schneider Electric propose, via son Training Institute, une initiation à eConfigure KNX d'une journée, ainsi que les certifications officielles KNX de base et avancée d'une durée de 5 jours chacune.

La domotique KNX nécessite-t-elle une connexion internet pour fonctionner ?

Non. La communication, le contrôle et le stockage des données d'un système KNX s'effectuent localement au sein du bâtiment, ce qui garantit une sécurité optimale et un fonctionnement autonome sans dépendance au cloud.
